【型号规格】：SKT-4
【额定工作压力】：20MPA
【强度试验压力】：35MPA
【适用介质】：油、气、水
【介质温度】：0-300℃

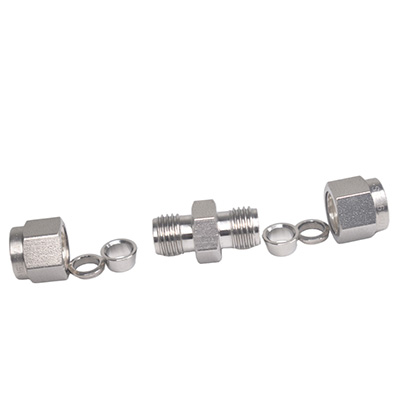

原材料为锻打六角原棒制做，双卡套为硬化处理，螺帽镀银处理，具有连接牢靠、耐压能力高、耐温性，密封性和反复性好、安装检修方便、工作安全可靠等特点. 适用于石油、化工、食品、船舶、冶金、能源、生物制药、分析仪器、实验室、半导体等行业，能与国际品牌互通互换。规格齐全、可非标定制 材质：SS304、SS316、SS316L以及其他特殊材质. |  |

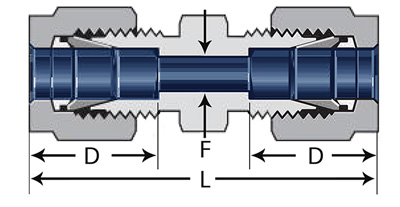

管外径 in. | 型号 | 尺寸,in | ||
|---|---|---|---|---|
L | D | F | ||
1/8 | SKT-2 | 1.40 | 0.50 | 0.09 |
3/16 | SKT-3 | 1.47 | 0.54 | 0.12 |
1/4 | SKT-4 | 1.61 | 0.60 | 0.19 |
5/16 | SKT-5 | 1.69 | 0.64 | 0.25 |
3/8 | SKT-6 | 1.77 | 0.66 | 0.28 |
1/2 | SKT-8 | 2.02 | 0.90 | 0.41 |
5/8 | SKT-10 | 2.05 | 0.96 | 0.50 |
3/4 | SKT-12 | 2.11 | 0.62 | |
7/8 | SKT-14 | 2.17 | 1.02 | 0.72 |
1 | SKT-16 | 2.55 | 1.23 | 0.88 |
11/8 | SKT-18 | 0.97 | ||
11/4 | SKT-20 | 3.63 | 1.62 | 1.09 |
11/2 | SKT-24 | 4.25 | 1.97 | 1.34 |
2 | SKT-32 | 5.88 | 2.66 | 1.81 |
管外径 mm | 型号 | 尺寸, mm | ||
|---|---|---|---|---|
L | D | F | ||
2 | SKT-2M | 35.6 | 12.9 | 1.7 |
3 | SKT-3M | 35.3 | 2.4 | |
4 | SKT-4M | 37.3 | 13.7 | |
6 | SKT-6M | 41.0 | 15.3 | 4.8 |
8 | SKT-8M | 43.2 | 16.2 | 6.4 |
10 | SKT-10M | 46.2 | 17.2 | 7.9 |
12 | SKT-12M | 51.2 | 22.8 | 9.5 |
14 | SKT-14M | 52.0 | 24.4 | 11.1 |
15 | SKT-15M | 11.9 | ||
16 | SKT-16M | 53.5 | 12.7 | |
18 | SKT-18M | 55.0 | 15.1 | |
20 | SKT-20M | 26.0 | 15.9 | |
22 | SKT-22M | 65.0 | 18.3 | |
25 | SKT-25M | 85.0 | 31.3 | 21.8 |
28 | SKT-28M | 92.7 | 36.6 | |
30 | SKT-30M | 97.3 | 39.6 | 26.2 |
32 | SKT-32M | 1.61 | 42.0 | 28.6 |
38 | SKT-38M | 114.0 | 49.4 | 33.7 |
50 | SKT-50M | 146.0 | 65.0 | 45.2 |
