【型号规格】：CBSKT-4
【额定工作压力】：20MPA
【强度试验压力】：35MPA
【适用介质】：油、气、水
【介质温度】：0-300℃

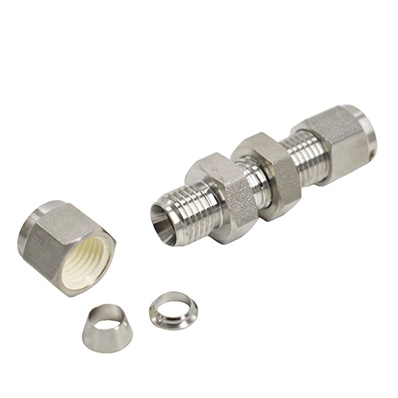

原材料为锻打六角原棒制做，双卡套为硬化处理，螺帽镀银处理，具有连接牢靠、耐压能力高、耐温性，密封性和反复性好、安装检修方便、工作安全可靠等特点. 适用于石油、化工、食品、船舶、冶金、能源、生物制药、分析仪器、实验室、半导体等行业，能与国际品牌互通互换。规格齐全、可非标定制 材质：SS304、SS316、SS316L以及其他特殊材质. |  |
管外径 in. | 型号 | 尺寸,in. | |||||
|---|---|---|---|---|---|---|---|

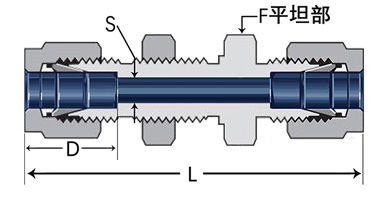

L | D | S | F | 面板孔尺寸 | 面板最大厚度 | ||
| 1/8 | CBSKT-2 | 2.02 | 0.50 | 0.09 | 1/2 | 21/64 | 0.50 |
| 1/4 | CBSKT-4 | 2.27 | 0.60 | 0.19 | 5/8 | 29/64 | 0.40 |
5/16 | CBSKT-5 | 2.39 | 0.64 | 0.25 | 11/16 | 33/64 | 0.44 |
3/8 | CBSKT-6 | 2.45 | 0.66 | 0.28 | 3/4 | 37/64 | |
1/2 | CBSKT-8 | 2.80 | 0.90 | 0.41 | 1 5/16 | 49/64 | 0.50 |
5/8 | CBSKT-10 | 2.86 | 0.96 | 0.50 | 1 1/16 | 57/64 | |
3/4 | CBSKT-12 | 3.11 | 0.96 | 0.62 | 1 3/16 | 1 1/64 | 0.66 |
1 | CBSKT-16 | 3.77 | 1.23 | 0.88 | 1 5/8 | 1 21/64 | 0.66 |
1 1/4 | CBSKT-20 | 4.85 | 1.62 | 1.09 | 1 7/8 | 1 41/64 | 0.75 |
1 1/2 | CBSKT-24 | 5.48 | 1.97 | 1.34 | 2 1/4 | 1 61/64 | |
2 | CBSKT-32 | 7.10 | 2.66 | 1.81 | 2 3/4 | 2 41/64 | |
管外径 mm | 型号 | 尺寸,mm | |||||
|---|---|---|---|---|---|---|---|
L | D | S | F | 面板孔尺寸 | 面板最大厚度 | ||
3 | CBSKT-3M | 51.3 | 12.9 | 2.4 | 14 | 8.3 | 12.7 |
4 | CBSKT-4M | 53.6 | 13.7 | 2.4 | 9.9 | 10.2 | |
6 | CBSKT-6M | 57.7 | 15.3 | 4.8 | 16 | 11.5 | 11.2 |
8 | CBSKT-8M | 61.0 | 16.2 | 6.4 | 18 | 13.1 | |
10 | CBSKT-10M | 63.7 | 17.2 | 7.9 | 22 | 16.3 | 7.9 |
12 | CBSKT-12M | 71.0 | 22.8 | .9.5 | 24 | 19.5 | 12.7 |
14 | CBSKT-14M | 72.5 | 24.4 | 11.1 | 27 | 22.5 | |
15 | CBSKT-15M | 72.5 | 24.4 | 11.9 | 22.8 | ||
16 | CBSKT-16M | 72.5 | 24.4 | 12.7 | |||
18 | CBSKT-18M | 78.9 | 24.4 | 15.1 | 30 | 26.0 | 16.8 |
20 | CBSKT-20M | 84.5 | 26.0 | 15.9 | 35 | 29.0 | 19.0 |
25 | CBSKT-25M | 96.0 | 31.3 | 21.8 | 41 | 34.0 | |
30 | CBSKT-30M | 124.0 | 39.6 | 26.2 | 50 | 40.5 | |
32 | CBSKT-32M | 128.0 | 42.0 | 28.6 | 12.5 | ||
38 | CBSKT-38M | 145.0 | 49.4 | 33.7 | 60 | 50.5 | |
