【型号规格】：SKTE-4
【额定工作压力】：20MPA
【强度试验压力】：35MPA
【适用介质】：油、气、水
【介质温度】：0-300℃

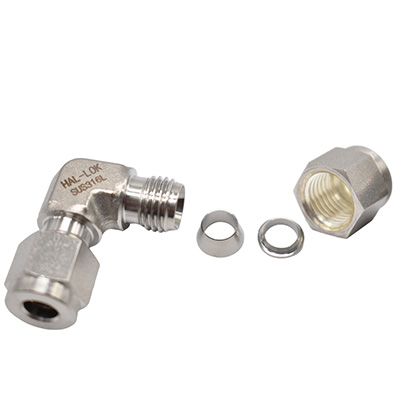

原材料为锻打六角原棒制做，双卡套为硬化处理，螺帽镀银处理，具有连接牢靠、耐压能力高、耐温性，密封性和反复性好、安装检修方便、工作安全可靠等特点. 适用于石油、化工、食品、船舶、冶金、能源、生物制药、分析仪器、实验室、半导体等行业，能与国际品牌互通互换。规格齐全、可非标定制 材质：SS304、SS316、SS316L以及其他特殊材质. |  |

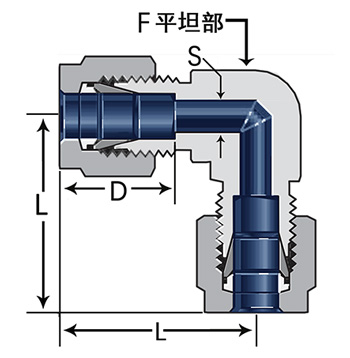

管外径 in. | 型号 | 尺寸,in | |||
|---|---|---|---|---|---|
L | D | S | F | ||
1/8 | SKTE-2 | 0.93 | 0.55 | 0.14 | 3/8 |
3/16 | SKTE-3 | 1.05 | 0.59 | 0.17 | 1/2 |
1/4 | SKTE-4 | 1.11 | 0.65 | 0.24 | 1/2 |
5/16 | SKTE-5 | 1.18 | 0.69 | 0.30 | 9/16 |
3/8 | SKTE-6 | 1.25 | 0.71 | 0.33 | 5/8 |
1/2 | SKTE-8 | 1.47 | 0.95 | 0.46 | 13/16 |
5/8 | SKTE-10 | 1.55 | 1.01 | 0.55 | 15/16 |
3/4 | SKTE-12 | 1.62 | 1.07 | 0.67 | 1 1/16 |
7/8 | SKTS-14 | 1.81 | 1.28 | 0.77 | 1 3/8 |
1 | SKTS-16 | 1.98 | 1.28 | 0.93 | 1 3/8 |
1 1/8 | SKTS-18 | 2.22 | 1.28 | 1.02 | 1 11/16 |
1 1/4 | SKTS-20 | 2.72 | 1.67 | 1.14 | 1 11/16 |
1 1/2 | SKTS-24 | 3.15 | 2.02 | 1.39 | 2 |
2 | SKTS-32 | 4.27 | 2.71 | 1.86 | 2 3/4 |
管外径 mm | 型号 | 尺寸,mm | |||
|---|---|---|---|---|---|
L | D | S | F | ||
3 | SKTS-3M | 22.8 | 13.4 | 2.9 | 3/8 |
4 | SKTS-4M | 25.9 | 14.2 | 2.9 | 1/2 |
6 | SKTS-6M | 27.5 | 15.8 | 5.3 | 1/2 |
8 | SKTT-8M | 29.3 | 16.7 | 6.9 | 9/16 |
10 | SKTS-10M | 32.0 | 17.7 | 8.4 | 11/16 |
12 | SKTS-12M | 36.5 | 23.3 | 10.0 | 13/16 |
14 | SKTS-14M | 38.5 | 24.9 | 11.6 | 15/16 |
15 | SKTS-15M | 38.5 | 24.9 | 12.4 | 15/16 |
16 | SKTS-16M | 38.5 | 24.9 | 13.2 | 15/16 |
18 | SKTS-18M | 40.3 | 24.9 | 15.6 | 1 1/16 |
20 | SKTS-20M | 45.1 | 26.5 | 16.4 | 1 3/8 |
22 | SKTS-22M | 45.1 | 26.5 | 18.8 | 1 3/8 |
25 | SKTS-25M | 49.6 | 31.8 | 22.3 | 1 3/8 |
28 | SKTS-28M | 64.5 | 37.1 | 22.3 | 41mm |
30 | SKTS-30M | 70.4 | 40.1 | 26.7 | 46mm |
32 | SKTS-32M | 72.8 | 24.5 | 29.1 | 46mm |
38 | SKTS-38M | 84.5 | 49.9 | 34.2 | 55mm |
60 | SKTS-60M | 106.5 | 65.5 | 45.7 | 2 3/4 |
