【型号规格】：KF01-04M-04
【额定工作压力】：20MPA
【强度试验压力】：35MPA
【适用介质】：油、气、水
【介质温度】：0-300℃

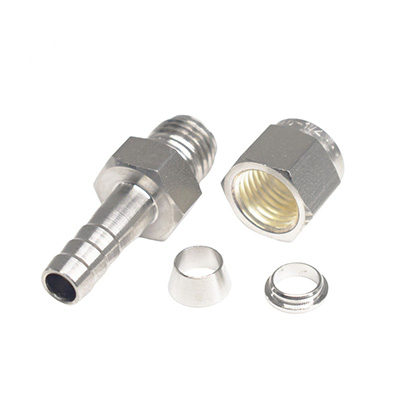

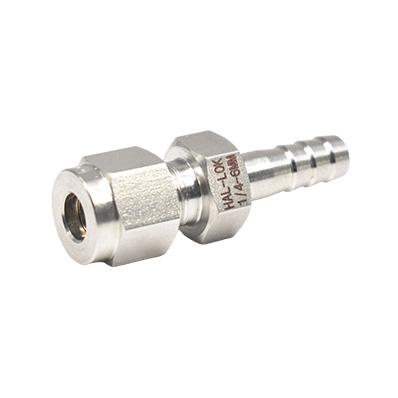

卡套宝塔接头是对钢管与软管之间连接，原材料为锻打六角原棒制做，双卡套为硬化处理，螺帽镀银处理，具有连接牢靠、耐压能力高、耐温性，密封性和反复性好、安装检修方便、工作安全可靠等特点. 适用于石油、化工、食品、船舶、冶金、能源、生物制药、分析仪器、实验室、半导体等行业，能与国际品牌互通互换。规格齐全、可非标定制 材质：SS304、SS316、SS316L以及其他特殊材质. |  |
| 订购号 | 尺寸 | 尺寸,mm | ||||
|---|---|---|---|---|---|---|
T | Tx | A | D | E | F | |
SKB-3M-02 | 3 | 1/8 | 34.5 | 13.9 | 2.1 | 13 |
SKB-6M-02 | 6 | 1/8 | 37.9 | 16.5 | 5.4 | 15 |
SKB-6M-04 | 1/4 | 40.2 | 5.5 | |||
SKB-8M-04 | 8 | 1/4 | 40.56 | 17.2 | 7.4 | 16.5 |
SKB-8M-06 | 3/8 | 43.76 | 7.4 | |||
SKB-8M-08 | 1/2 | 48.75 | 7.4 | |||
SKB-10M-06 | 10 | 3/8 | 54.96 | 18.2 | 7.8 | 19 |
SKB-10M-08 | 1/2 | 50.8 | 10.9 | |||
SKB-12M-08 | 12 | 1/2 | 53.3 | 23.8 | 10.3 | 23 |
SKB-12M-12 | 3/4 | 54.8 | 10.5 | |||
