【型号规格】：CBSKT-4-2
【额定工作压力】：20MPA
【强度试验压力】：35MPA
【适用介质】：油、气、水
【介质温度】：0-300℃

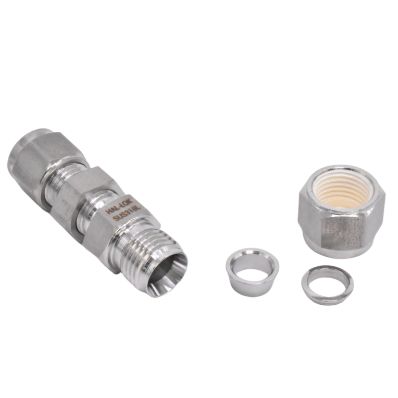

原材料为锻打六角原棒制做，双卡套为硬化处理，螺帽镀银处理，具有连接牢靠、耐压能力高、耐温性，密封性和反复性好、安装检修方便、工作安全可靠等特点. 适用于石油、化工、食品、船舶、冶金、能源、生物制药、分析仪器、实验室、半导体等行业，能与国际品牌互通互换。规格齐全、可非标定制 材质：SS304、SS316、SS316L以及其他特殊材质. |  |

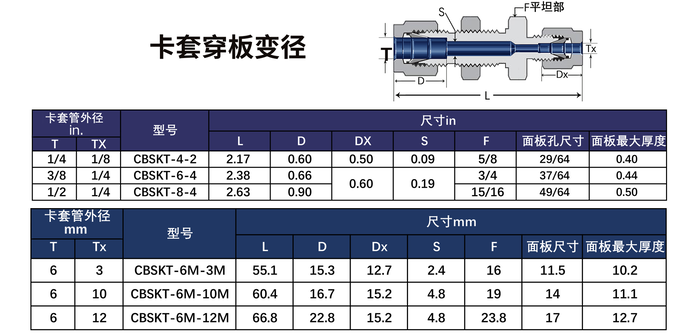

管外径 in. | 型号 | 尺寸,in. | |||||||
|---|---|---|---|---|---|---|---|---|---|

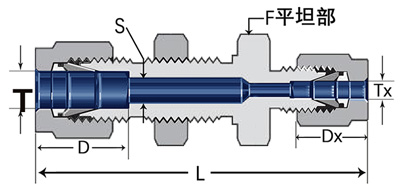

T | TX | L | D | Dx | S | F | 面板孔尺寸 | 面板最大厚度 | |
1/4 | 1/8 | CBSKT-4-2 | 2.17 | 0.60 | 0.50 | 0.09 | 5/8 | 29/64 | 0.40 |
3/8 | 1/4 | CBSKT-6-4 | 2.38 | 0.66 | 0.60 | 0.19 | 3/4 | 37/64 | 0.44 |
1/2 | 1/4 | CBSKT-8-4 | 2.63 | 0.90 | 15/16 | 49/64 | 0.50 | ||
管外径 mm | 型号 | 尺寸,mm | |||||||
|---|---|---|---|---|---|---|---|---|---|
T | TX | L | D | Dx | S | F | 面板孔尺寸 | 面板最大厚度 | |
6 | 3 | CBSKT-6M-3M | 55.1 | 15.3 | 12.7 | 2.4 | 16.0 | 11.5 | 10.2 |
6 | 10 | CBSKT-6M-10M | 60.4 | 16.7 | 15.2 | 4.8 | 19.0 | 14.0 | 11.1 |
6 | 12 | CBSKT-6M-12M | 66.8 | 22.8 | 15.2 | 4.8 | 23.8 | 17.0 | 12.7 |
