【型号规格】：SKG-4
【额定工作压力】：20MPA
【强度试验压力】：35MPA
【适用介质】：油、气、水
【介质温度】：0-300℃

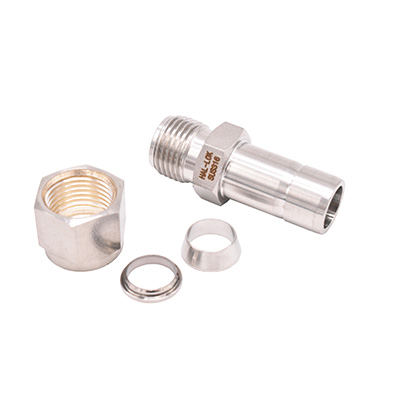

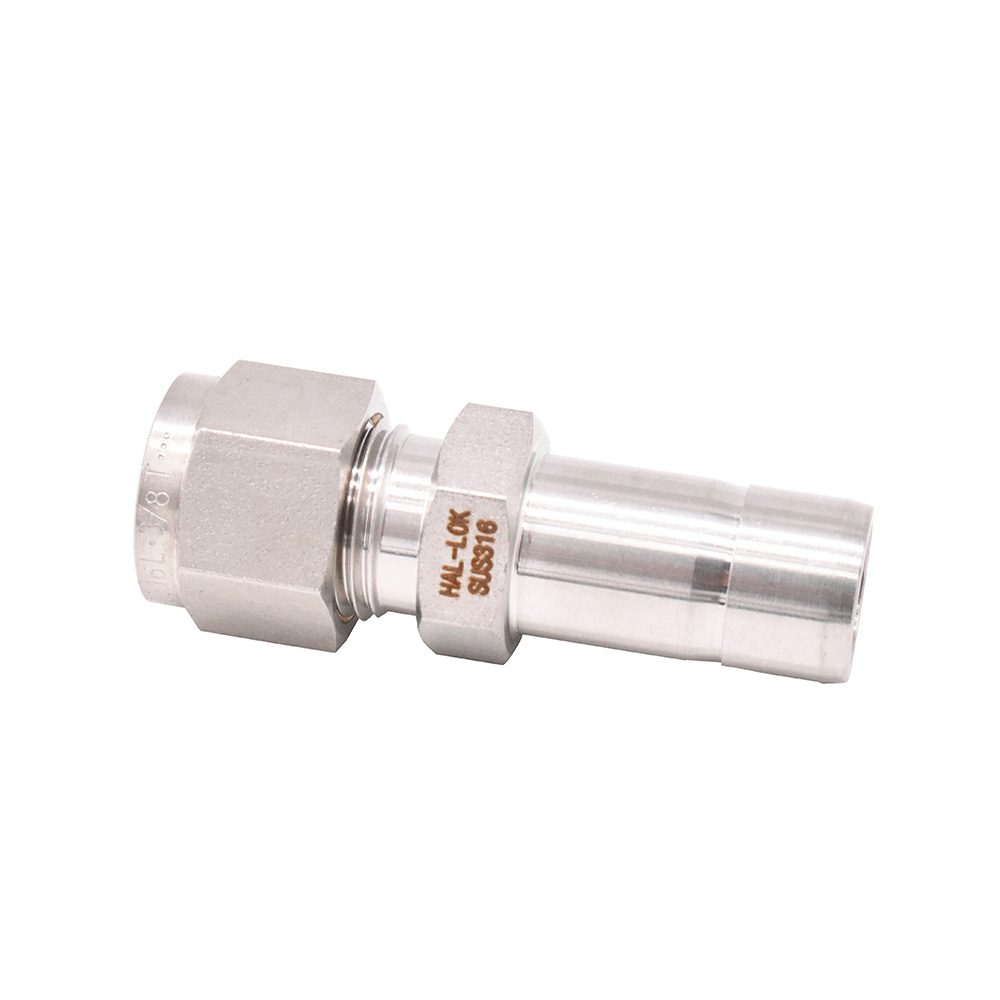

原材料为锻打六角原棒制做，双卡套为硬化处理，螺帽镀银处理，具有连接牢靠、耐压能力高、耐温性，密封性和反复性好、安装检修方便、工作安全可靠等特点. 适用于石油、化工、食品、船舶、冶金、能源、生物制药、分析仪器、实验室、半导体等行业，能与国际品牌互通互换。规格齐全、可非标定制 材质：SS304、SS316、SS316L以及其他特殊材质. |  |

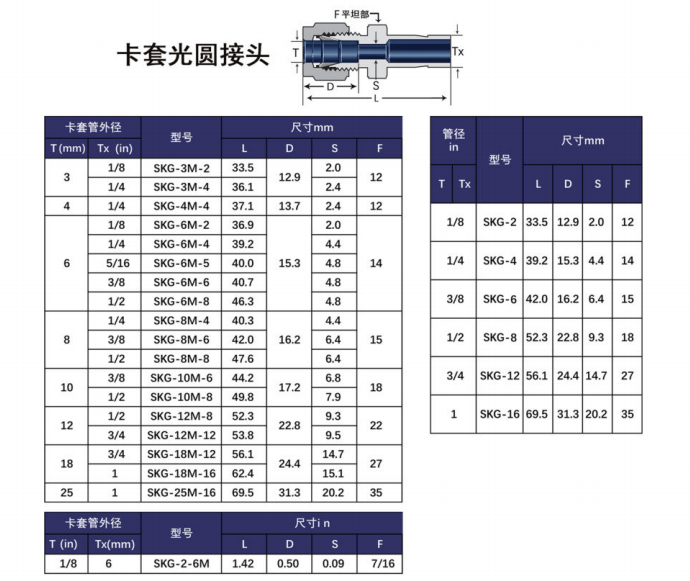

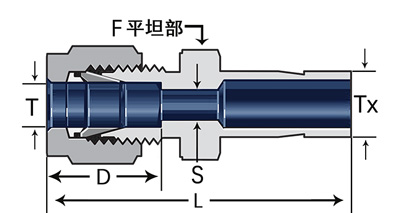

管外径 | 型号 | 尺寸,mm | ||||
|---|---|---|---|---|---|---|
T(mm) | Tx(in.) | L | D | S | F | |
3 | 1/8 | SKG-3M-2 | 33.5 | 12.9 | 2.0 | 12 |
1/4 | SKG-3M-4 | 36.1 | 2.4 | |||
4 | 1/4 | SKG-4M-4 | 37.1 | 13.7 | 2.4 | 12 |
6 | 1/8 | SKG-6M-2 | 36.9 | 15.3 | 2.0 | 14 |
1/4 | SKG-6M-4 | 39.2 | 4.4 | |||
5/16 | SKG-6M-5 | 40.0 | 4.8 | |||
3/8 | SKG-6M-6 | 40.7 | 4.8 | |||
1/2 | SKG-6M-8 | 46.3 | 4.8 | |||
8 | 1/4 | SKG-8M-4 | 40.3 | 16.2 | 4.4 | 15 |
3/8 | SKG-8M-6 | 42.0 | 6.4 | |||
1/2 | SKG-8M-8 | 47.6 | 6.4 | |||
10 | 3/8 | SKG-10M-6 | 44.2 | 17.2 | 6.8 | 18 |
1/2 | SKG-10M-8 | 49.8 | 7.9 | |||
12 | 1/2 | SKG-12M-8 | 52.3 | 22.8 | 9.3 | 22 |
3/4 | SKG-12M-12 | 53.8 | 9.5 | |||
18 | 3/4 | SKG-18M-12 | 56.1 | 24.4 | 14.7 | 27 |
1 | SKG-18M-16 | 62.4 | 15.1 | |||
25 | 1 | SKG-25M-16 | 69.5 | 31.3 | 20.2 | 35 |
管外径 | 型号 | 尺寸,mm | ||||
|---|---|---|---|---|---|---|
T | Tx | L | D | S | 1 | |
1/8 | SKG-2 | 33.5 | 12.9 | 2.0 | 12 | |
1/4 | SKG-4 | 39.2 | 15.3 | 4.4 | 14 | |
3/8 | SKG-6 | 42.0 | 16.2 | 6.4 | 15 | |
1/2 | SKG-8 | 52.3 | 22.8. | 9.3 | 18 | |
3/4 | SKG-12 | 56.1 | 24.4. | 14.7 | 27 | |
1 | SKG-16 | 69.5 | 31.3 | 20.2 | 35 | |
管外径 | 型号 | 尺寸,in. | ||||
|---|---|---|---|---|---|---|
T(in.) | Tx(mm) | L | D | S | F | |
1/8 | 6 | SKG-2-6M | 1.42 | 0.50 | 0.09 | 7/16 |
