【型号规格】：CBSK-4
【额定工作压力】：20MPA
【强度试验压力】：35MPA
【适用介质】：油、气、水
【介质温度】：0-300℃

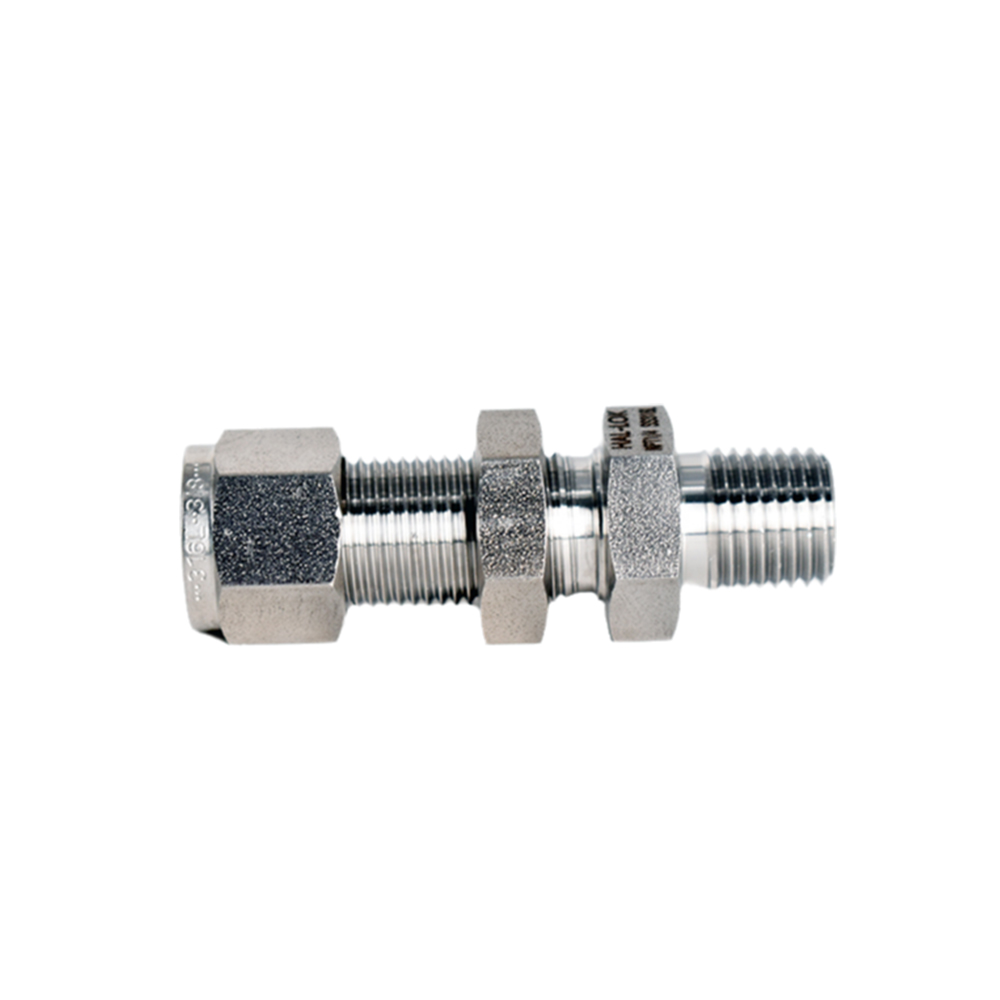

原材料为锻打六角原棒制做，双卡套为硬化处理，螺帽镀银处理，具有连接牢靠、耐压能力高、耐温性，密封性和反复性好、安装检修方便、工作安全可靠等特点. 适用于石油、化工、食品、船舶、冶金、能源、生物制药、分析仪器、实验室、半导体等行业，能与国际品牌互通互换。规格齐全、可非标定制 材质：SS304、SS316、SS316L以及其他特殊材质. |  |

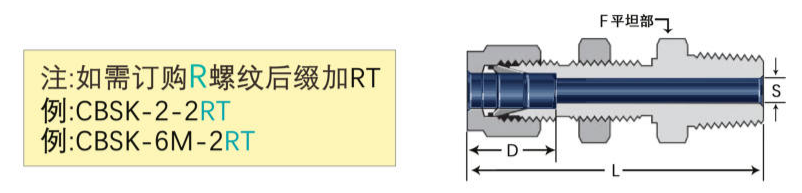

卡套管外径 in. | NPT | 型号 | 尺寸,in. | |||||
|---|---|---|---|---|---|---|---|---|
L | D | S | F | 面板孔尺寸 | 面板最大厚度 | |||
| 1/8 | 1/8 | CBSK-2-2N | 1.88 | 0.55 | 0.14 | 1/2 | 21/64 | 0.55 |
| 1/4 | 1/8 | CBSK-4-2N | 2.00 | 0.65 | 0.24 | 5/8 | 29/64 | 0.45 |
1/4 | CBSK-4-4N | 2.18 | ||||||
| 3/8 | 1/4 | CBSK-6-4N | 2.31 | 0.71 | 0.33 | 3/4 | 37/64 | 0.49 |
3/8 | CBSK-6-6N | 2.31 | 3/4 | |||||
1/2 | CBSK-6-8N | 2.56 | 7/8 | |||||
| 1/2 | 3/8 | CBSK-8-6N | 2.54 | 0.95 | 0.43 | 15/16 | 49/64 | 0.55 |
1/2 | CBSK-8-8N | 2.76 | 0.46 | 1 1/64 | ||||
| 3/4 | 3/4 | CBSK-12-12N | 3.05 | 1.01 | 0.67 | 1 3/16 | 0.71 | |
| 1 | 1 | CBSK-16-16N | 3.72 | 1.28 | 0.93 | 1 5/8 | 1 21/64 | 0.80 |
卡套管外径 mm | NPT外螺纹 | 型号 | 尺寸,mm | |||||
|---|---|---|---|---|---|---|---|---|
L | D | S | F | 面板孔尺寸 | 面板最大厚度 | |||
6 | 1/8 | CBSK-6M-2N | 50.00 | 15.8 | 5.3 | 16.0 | 11.5 | 10.0 |
| 1/4 | CBSK-6M-4N | 54.10 | ||||||
12 | 1/2 | CBSK-12M-8N | 69.30 | 23.3 | 10.0 | 24.0 | 19.5 | 13.2 |
