【型号规格】：LHGF/LHGS
【额定工作压力】：2MPA
【强度试验压力】：300PSI/3000PSI
【适用介质】：气体
【介质温度】：-40~80℃

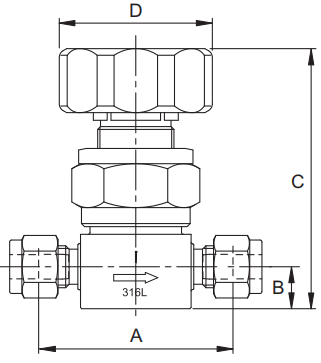

| 订购号 | 端接尺寸 | 尺寸, mm | ||||
| 低压 | 高压 | A | B | C | D | |
LHGF-4 | LHGS-4 | 1/4卡套接头 | 48 | 11 | 63 | 40 |
LHGF-6 | LHGS-6 | 3/8卡套接头 | 64 | 16 | 76 | 40 |
LHGF-8 | LHGS-8 | 1/2卡套接头 | 64 | 16 | 76 | 40 |
LHGF-12 | LHGS-12 | 3/4卡套接头 | 126 | 23 | 82.8 | 40 |
技术数据
主要规格 | 低压 | 高压 | |
|---|---|---|---|
| 端接规格 | 1/4", 3/8", 1/2",3/4" | ||
流量系数Cv | 0.27 | ||
最高使用压力 | 250psig(17.2bar) | 3000psig(207bar) | |
工作温度 | PCTFE | -40℃-80℃(-40℉-176℉) | |
| PFA，Vespel® | -26℃-177℃(-15℉-350℉) | ||
| 阀体内漏率 | 1×10-9 sccs He | ||
阀体外漏率 | 1×10-9 sccs He | ||
等级 | BA、EP、SPE | ||
阀体材质 | SS 316L、SS 316L VAR | ||
内表面粗糙度 | Ra 10μin、Ra 5 μin | ||
