【型号规格】：QSGF
【额定工作压力】：2MPA
【强度试验压力】：250PSI
【适用介质】：气体
【介质温度】：-40~80℃

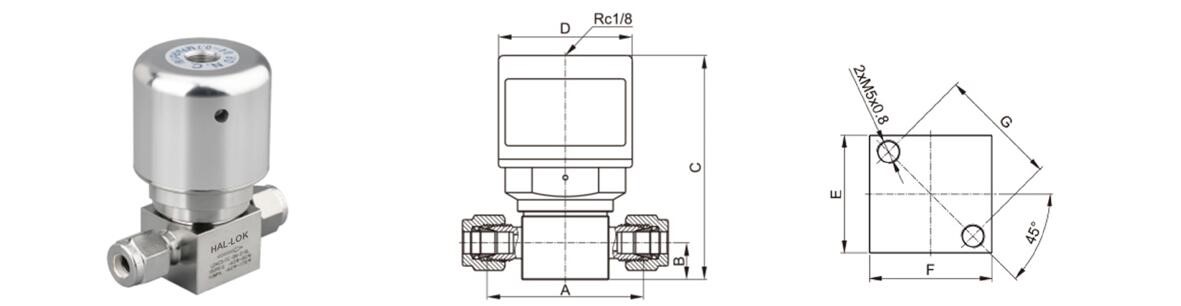

订购号 | 端接尺寸 in. | 操作 | 尺寸, mm | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | |||
QSGF-4C | 1/4 | 关闭 | 48.0 | 11.0 | 63.0 | 40.0 | 25.0 | 26.0 | 25.4 |
QSGF-4O | 1/4 | 开启 | |||||||
QSGF-6C | 3/8 | 关闭 | 64.0 | 16.0 | 84.0 | 55.0 | 36.0 | 36.0 | 28.0 |
QSGF-6O | 3/8 | 开启 | |||||||
QSGF-8C | 1/2 | 关闭 | 64.0 | 16.0 | 84.0 | 55.0 | 36.0 | 36.0 | 28.0 |
QSGF-8O | 1/2 | 开启 | |||||||
技术规格
| 端接规格 | 1/4", 3/8", 1/2",3/4" | ||
流量系数Cv | 0.27, 0.7, 1.7 | ||
最高使用压力 | 300psig(20.7bar) | ||
工作温度 | PCTFE | -40℃-80℃(-40℉-176℉) | |
| PFA，Vespel® | -26℃-177℃(-15℉-350℉) | ||
| 阀体内漏率 | 1×10-9 std cm3/s He | ||
阀体外漏率 | 1×10-9 std cm3/s He | ||
