低压VCR母头膜片阀

低压VCR母头膜片阀

【型号规格】：FDGM-4
【额定工作压力】：2MPA
【强度试验压力】：300PSI
【适用介质】：气体
【介质温度】：-40~80℃

全国服务热线 18721872815
在线咨询

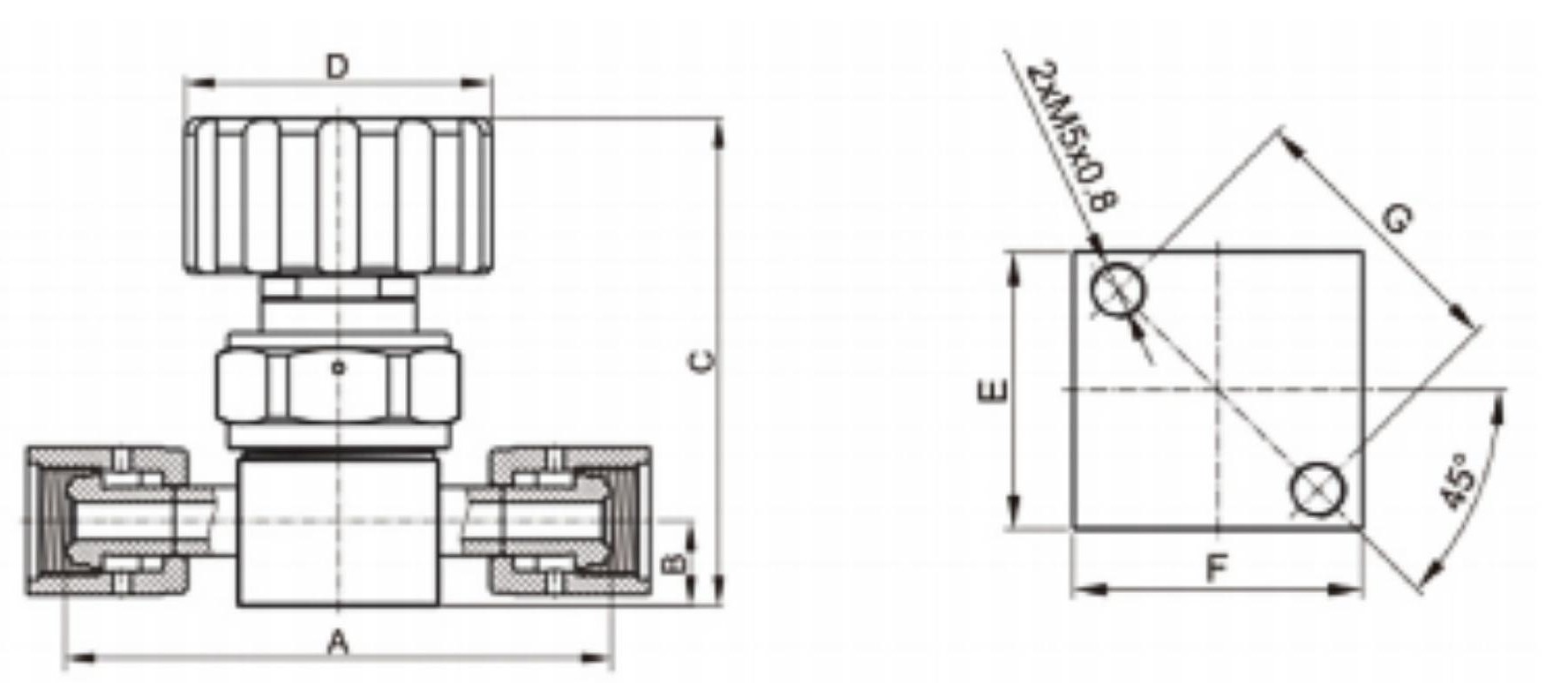

产品参数

Product parameters


订购号

端接尺寸

尺寸, mm
A
B
C
D
E
F
G
FDGM-4
1/4in. VCR接头
70.6
11.0
63.0
40.0
25.0
26.0
25.4
FDGM-8
1/2in. VCR接头
86.0
16.0
76.0
40.0
36.0
36.0
28.0


技术数据

端接规格1/4", 3/8", 1/2",3/4"
流量系数Cv
0.27, 0.7, 1.7
最高使用压力
300psig(20.7bar)
工作温度
PCTFE
-40℃-80℃(-40℉-176℉)
PFA，Vespel®
-26℃-177℃(-15℉-350℉)
阀体内漏率
1×10-9 sccs He

阀体外漏率
1×10-9 sccs He
