【型号规格】：QFYT-03M-N4
【额定工作压力】：20MPA
【强度试验压力】：30MPA
【适用介质】：油、气、水
【介质温度】：0-200℃

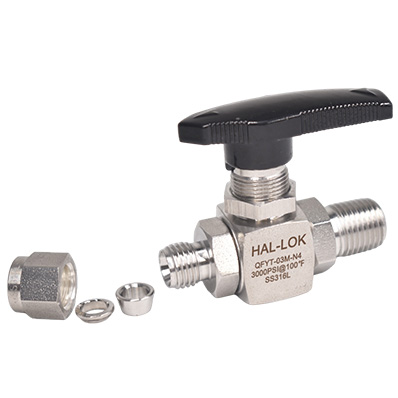

卡套转外螺纹球阀，锻造阀体、双卡套为硬化处理，螺帽镀银处理，启闭调节灵敏、具有连接牢靠、耐压能力高、耐温性，密封性和反复性好、安装检修方便、工作安全可靠等特点. 适用于石油、化工、食品、船舶、冶金、能源、生物制药、分析仪器、实验室、半导体等行业，能与国际品牌互通互换，规格齐全、可非标定制 材质：SS304、SS316、SS316L以及其他特殊材质 螺纹：NPT、PT、G等 |  |

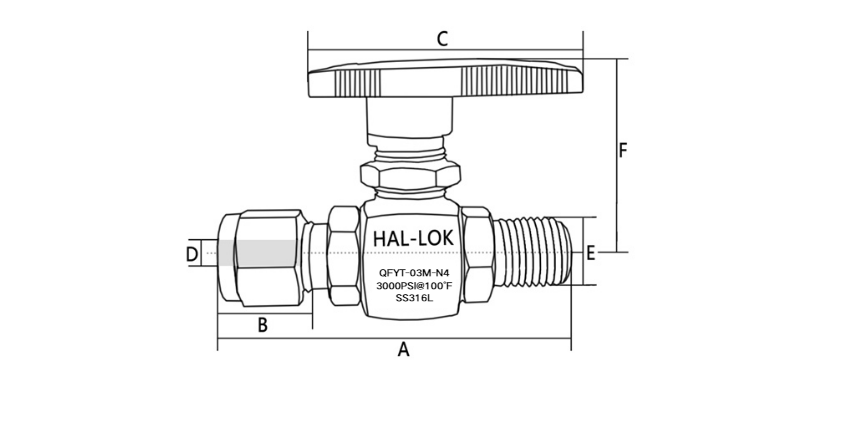

E(NPT) (in.) | 管径D | 型号 | A | B | C | F |
|---|---|---|---|---|---|---|
| mm | ||||||
1/4 | 3mm | QFYT-03M-N4 | 62 | 14 | 51 | 37 |
1/4 | 6mm | QFYT-06M-N4 | 65 | 15.5 | 51 | 37 |
1/4 | 8mm | QFYT-08M-N4 | 68.5 | 16 | 51 | 37 |
3/8 | 10mm | QFYT-10M-N4 | 70.5 | 18.4 | 51 | 37 |
3/8 | 12mm | QFYT-12M-N4 | 84 | 23 | 41 | 45 |
1/4 | 1/8in. | QFYT-02-N4 | 47 | 51 | 32 | 37 |
3/8 | 1/4in. | QFYT-04-N6 | 56 | 51 | 32 | 37 |
1/4 | 3/8in. | QFYT-06-N4 | 62 | 66.5 | 29 | 45 |
3/8 | 1/2in. | QFYT-08-N4 | 64 | 66.5 | 29 | 45 |
1/2 | 3/4in. | QFYT-12-N8 | 102.5 | 24.2 | 81 | 60 |
1 | 1in. | QFYT-16-N16 | 110 | 81 | 52 | 60 |
