【型号规格】：QF-N4-06
【额定工作压力】：20MPA
【强度试验压力】：30MPA
【适用介质】：油、气、水
【介质温度】：0-200℃

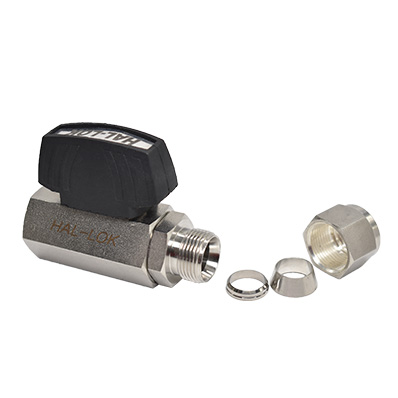

内螺纹卡套球阀，锻造阀体、双卡套为硬化处理，螺帽镀银处理，采用90°传动、快速启闭、具有连接牢靠、耐压能力高、耐温性，密封性和反复性好、安装检修方便、工作安全可靠等特点. 适用于石油、化工、食品、船舶、冶金、能源、生物制药、分析仪器、实验室、半导体等行业，能与国际品牌互通互换，规格齐全、可非标定制 材质：SS304、SS316、SS316L以及其他特殊材质 螺纹：NPT、PT、G等 |  |

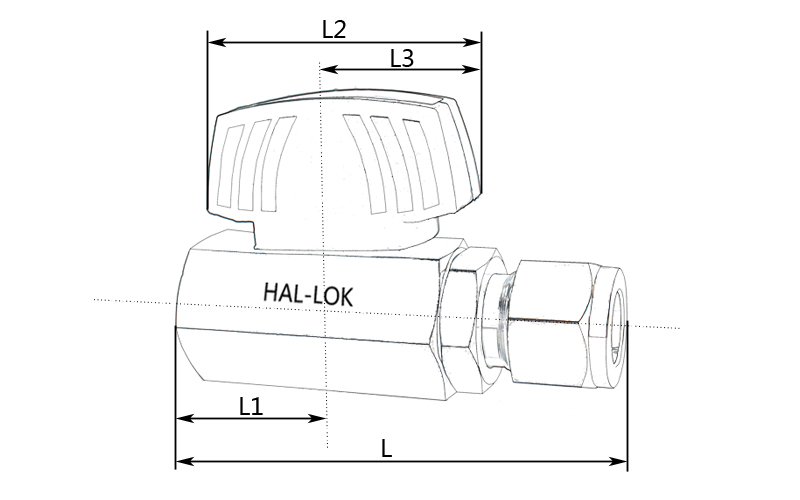

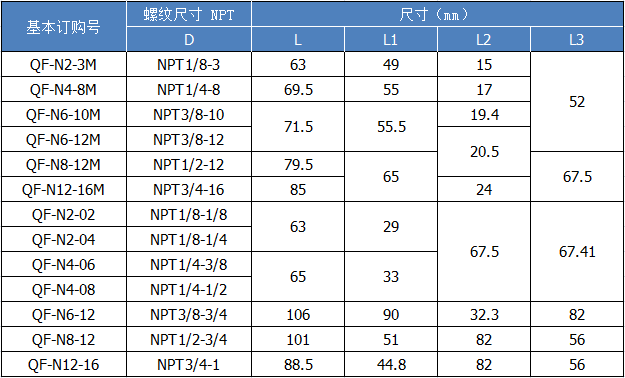

订购号 | 螺纹尺寸 | 尺寸, mm | |||
|---|---|---|---|---|---|
L | L1 | L2 | L3 | ||
QF-N2-3M | NPT1/8-3 | 63 | 49 | 15 | 52 |
QF-N4-8M | NPT1/4-8 | 69.5 | 55 | 17 | 52 |
QF-N6-10M | NPT3/8-10 | 71.5 | 55.5 | 19.4 | 52 |
QF-N6-12M | NPT3/8-12 | 71.5 | 55.5 | 20.5 | 52 |
QF-N8-12M | NPT1/2-12 | 79.5 | 65 | 20.5 | 67.5 |
QF-N12-16M | NPT3/4-16 | 85 | 65 | 24 | 67.5 |
QF-N2-02 | NPT1/8-1/8 | 63 | 29 | 67.5 | 67.41 |
QF-N2-04 | NPT1/8-1/4 | 63 | 29 | 67.5 | 67.41 |
QF-N4-06 | NPT1/4-3/8 | 65 | 33 | 67.5 | 67.41 |
QF-N4-08 | NPT1/4-1/2 | 65 | 33 | 67.5 | 67.41 |
QF-N6-12 | NPT3/8-3/4 | 106 | 90 | 82 | 82 |
QF-N8-12 | NPT1/2-3/4 | 101 | 51 | 82 | 56 |
QF-N12-16 | NPT3/4-1 | 88.5 | 44.8 | 82 | 56 |
