在工业管道系统中，不锈钢液压接头与不锈钢双卡套接头作为两种核心连接件，凭借其耐腐蚀性、高强度和可靠性被广泛应用。然而，二者在结构设计、密封原理、应用场景及安装方式上存在显著差异。本文将从技术原理、性能特点及典型应用三个维度展开对比分析。
一、结构设计：单通道密封 vs 双卡套机械锁紧
不锈钢液压接头
液压接头采用“接头体+螺母+密封件”的集成化设计，其核心功能是实现高压流体的快速连接与密封。根据结构差异可分为两端开闭式和两端开放式：
两端开闭式：内置单向阀与弹簧，连接时阀芯顶杆碰撞打开通路，断开时弹簧复位封闭端口，防止介质泄漏。
两端开放式：无单向阀设计，分离时通路无法自动封闭，适用于需持续流动的场景。
其密封依赖橡胶O型圈或金属密封件，通过螺母预紧力压缩密封件实现静态密封，适用于压力波动较小的工况。

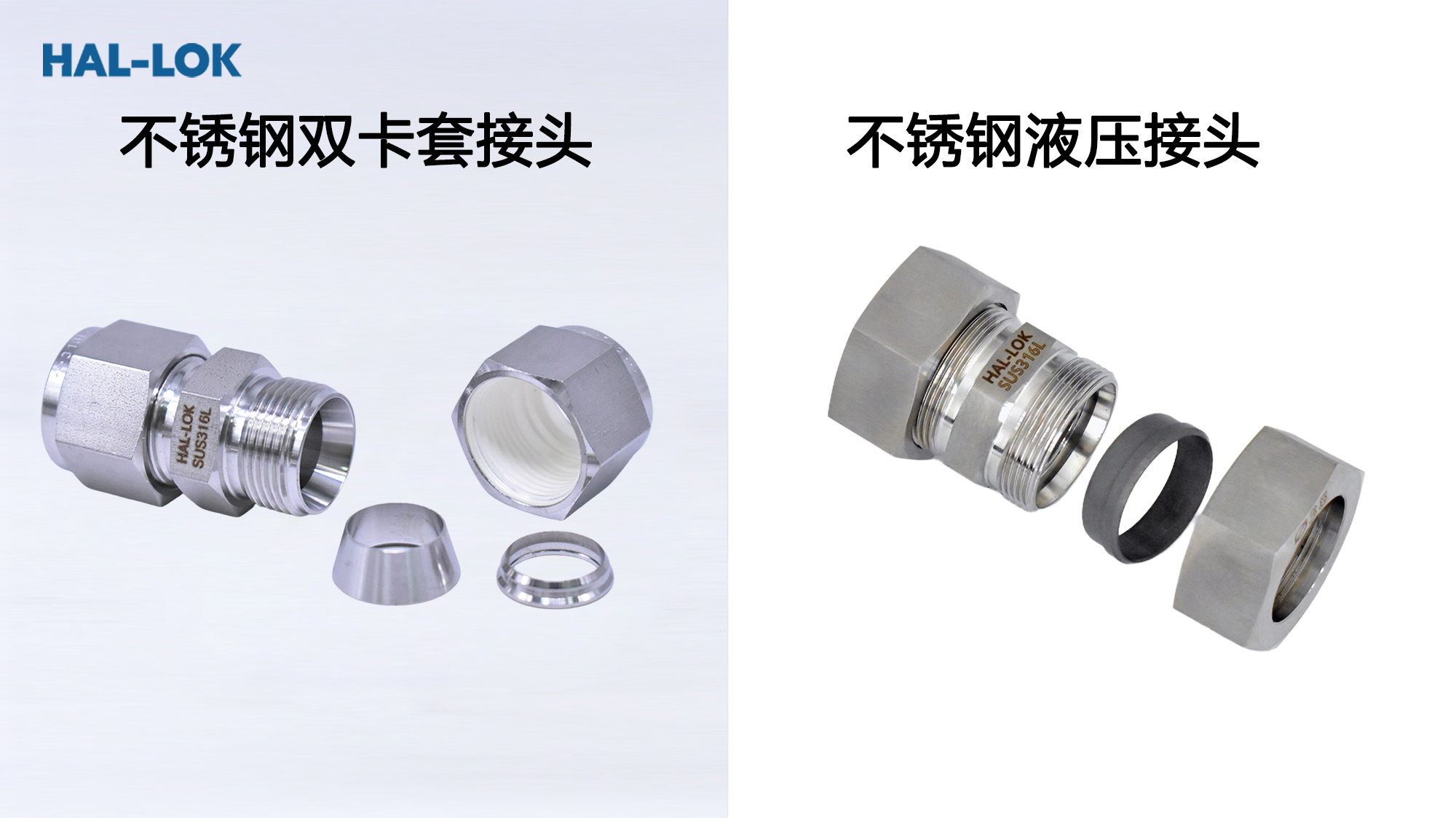

不锈钢双卡套接头
双卡套接头采用“接头体+前卡套+后卡套+螺母”的四组件结构，通过双重机械锁紧实现密封与抗振：
前卡套：消除管壁公差，与接头体锥面形成主密封，并切割管材外壁形成第一道密封线。
后卡套：通过铰链作用向内挤压管材，形成第二道机械支撑，同时防止管材轴向窜动。
其密封原理为“金属-金属”硬密封，无需依赖橡胶件，可承受管道爆破压力而不泄漏，适用于高压、高频振动场景。
二、性能对比：动态响应 vs 静态稳定性
| 性能指标 | 不锈钢液压接头 | 不锈钢双卡套接头 |
|---|---|---|
| 耐压能力 | 典型压力范围：7.5-34.5 MPa（高压型号可达69 MPa） | 公称压力：25-40 MPa，部分型号达15,000 psi（约103 MPa） |
| 密封可靠性 | 依赖橡胶件老化周期，长期使用需定期更换密封圈 | 金属硬密封，寿命超50年，耐高温（达427℃） |
| 抗振性能 | 弹簧缓冲设计，适用于低频振动场景 | 双重机械锁紧，高频振动下仍保持密封 |
| 重复拆装性 | 需专用工具拆卸，多次拆装可能损伤密封件 | 无需工具即可拆装，密封性能不受影响 |
| 流量损失 | 内部流道平滑，压力损失小 | 卡套切入管材导致局部流道变窄，压力损失略高 |
三、应用场景：快速切换 vs 长期稳定
不锈钢液压接头
广泛应用于需频繁装拆的液压系统，例如：
工程机械：挖掘机、起重机液压管路快速连接；
自动化产线：机器人末端执行器液压回路切换；
医疗设备：CT扫描仪液压驱动系统维护。
核心优势：“无需工具、秒级连接”，但需定期检查密封件老化情况。
不锈钢双卡套接头
主导小口径高压管道连接市场，典型应用包括：
石油化工：井口控制盘、化学注射管线（耐H₂S腐蚀）；
半导体制造：高纯气体输送系统（无橡胶污染风险）；
航空航天：火箭燃料管路（承受极端振动与温度）。
核心优势：“一次安装、终身免维护”，高危介质传输的首选方案。
四、安装工艺：标准化操作 vs 精密调校
液压接头安装（以两端开闭式为例）
清洁管端并涂抹润滑剂；
将公头插入母头至定位槽；
旋转锁紧套至“咔嗒”声确认到位。
注：整个过程无需力矩控制，但需确保接头型号与管径匹配。
双卡套接头安装（三次标记定位法）
预装配：将管材插入接头体，手指拧紧螺母至接触管肩；
标记定位：在螺母6点钟方向做标记；
最终紧固：用扳手旋转螺母1¼圈（约540°），使标记移至9点钟方向。
注：此工艺通过精确的螺纹推进量（1.52mm）确保卡套均匀切入管材，安装质量直接影响密封寿命。
五、成本与维护：短期投入 vs 长期收益
初始成本
液压接头因结构简单，单位成本较低；双卡套接头因需精密加工卡套，单价通常高出 30%-50%。
全生命周期成本
液压接头需每2-3年更换密封件，维护成本占比约 15%；双卡套接头“零维护”特性使其30年总成本降低 40%以上，尤其在化工、核电等高危领域优势显著。
不锈钢液压接头与双卡套接头分别代表了“快速连接”与“长期稳定”的技术路线。前者以效率为核心，适用于动态工况；后者以可靠性为基石，主导静态高压场景。随着工业4.0推进，二者在智能监测（如内置压力传感器）与材料升级（如超级双相钢）方向持续创新，为管道系统提供更优解决方案。
