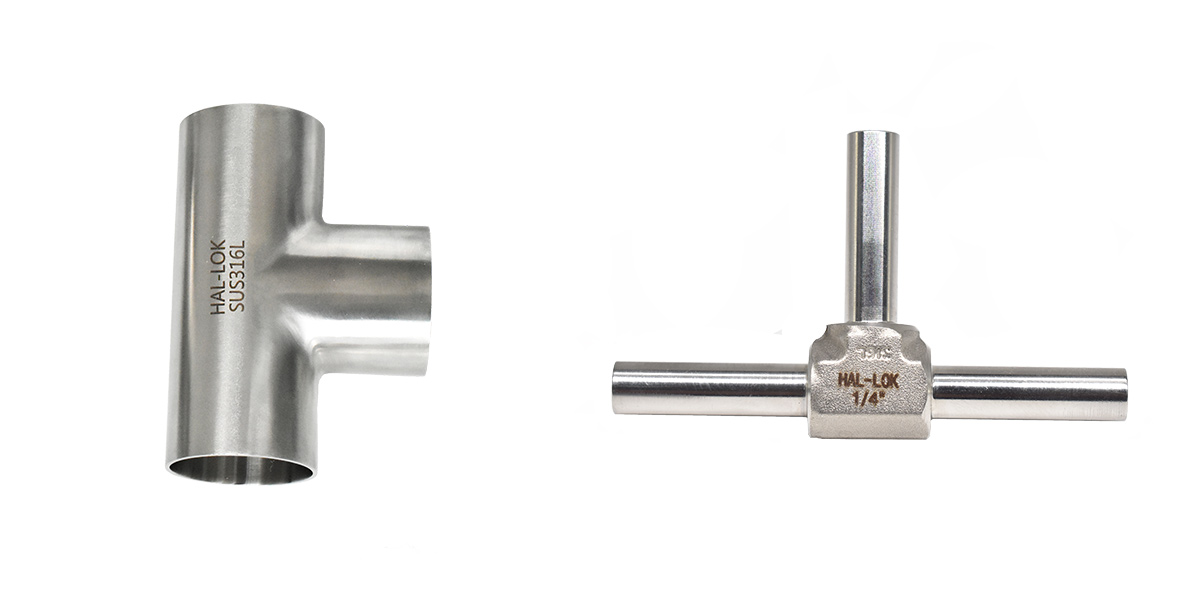

1. EP级对焊三通：高纯度合金基材

EP级（Electropolished，电解抛光级）对焊三通通常采用316L或双相不锈钢（如2205）作为基材。这类材料具有以下特性：

低碳含量：316L的碳含量≤0.03%，有效减少焊接热影响区的碳化物析出，降低晶间腐蚀风险。

高铬镍比：Cr含量16-18%，Ni含量10-14%，形成致密氧化膜，提升耐氯离子腐蚀能力。

添加钼元素：Mo含量2-3%，显著增强对硫酸、磷酸等还原性酸的抗腐蚀性。

2. 普通不锈钢焊接三通：通用型304/304L材料

普通三通多采用304或304L不锈钢，其特点为：

成本优势：304不锈钢价格较316L低约20%，适用于非强腐蚀环境。

基础耐蚀性：Cr含量18-20%，Ni含量8-11%，可抵抗大气、水蒸气及弱腐蚀介质。

局限性：在含氯离子或高温环境中易发生点蚀和应力腐蚀开裂。

案例对比：在海洋平台输油管道中，EP级316L三通使用寿命可达20年以上，而304三通在5年内即出现明显腐蚀，需更换维护。

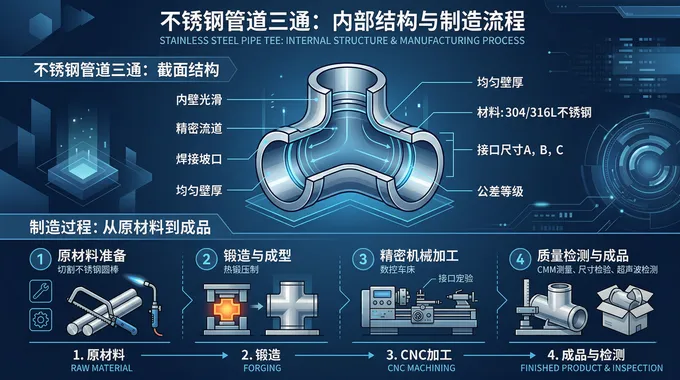

1. EP级对焊三通：液压胀形+冷加工

液压胀形工艺：通过高压液体使管坯径向扩张，形成三通支管，壁厚均匀性较热压工艺提升15%。

冷加工硬化：胀形后材料屈服强度提高至320MPa以上，满足高压工况需求。

数控加工：采用五轴联动加工中心，确保端口垂直度≤0.5mm，减少安装应力。

2. 普通不锈钢焊接三通：热压成型+机械抛光

热压工艺：将管坯加热至900-1050℃后压制成型，设备投资成本低，但支管壁厚减薄率达20%-30%。

机械抛光：使用砂带或磨头打磨表面，粗糙度Ra可达0.8μm，但易残留抛光剂颗粒。

焊接缺陷风险：支管与主管连接处易产生未熔合、气孔等缺陷，需通过射线检测（RT）控制。

数据支撑：液压胀形三通的疲劳寿命是热压三通的2.3倍，在反复压力波动工况下优势显著。

1. EP级对焊三通：电解抛光（EP）

工艺原理：在电解液中通以直流电，使金属表面微观凸起处优先溶解，形成镜面效果。

核心优势：

表面粗糙度：Ra≤0.2μm，较机械抛光提升4倍，减少流体阻力。

耐蚀性提升：电解抛光可去除表面碳化物、硫化物等杂质，腐蚀速率降低80%。

清洁度：符合ASTM A967标准，颗粒物残留≤0.5mg/cm²，适用于制药、半导体等洁净领域。

2. 普通不锈钢焊接三通：机械抛光（MP）

工艺局限：

表面缺陷：抛光纹路可能成为腐蚀起点，在盐雾试验中易出现红锈。

残留物：抛光蜡、金属碎屑可能污染流体，需额外酸洗处理。

一致性差：人工操作导致表面粗糙度波动范围达Ra0.4-1.6μm。

实验对比：在3.5% NaCl溶液中，EP级三通的腐蚀电流密度为0.01μA/cm²，而机械抛光三通达0.1μA/cm²，耐蚀性相差一个数量级。

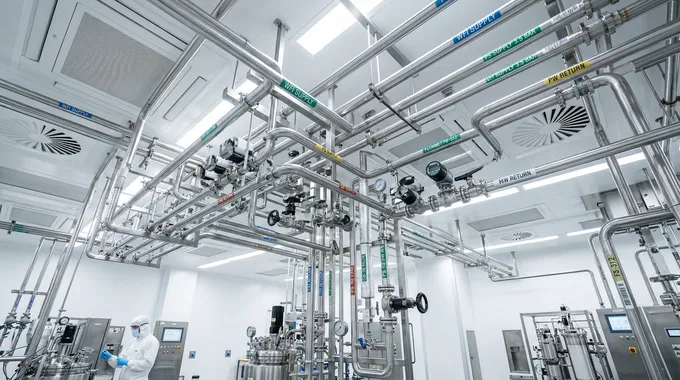

1. EP级对焊三通的核心应用

半导体行业：用于超纯水输送系统，表面粗糙度要求Ra≤0.1μm，防止颗粒污染晶圆。

生物制药：在疫苗生产管线中，EP级三通可承受CIP（就地清洗）和SIP（蒸汽灭菌）循环，确保无菌性。

核电领域：作为一回路主管道分支件，需通过NACE MR0175标准认证，抵抗辐射环境下的应力腐蚀。

2. 普通不锈钢焊接三通的适用场景

民用建筑：用于给排水系统，成本较EP级低40%-50%。

一般化工：输送水、蒸汽等非腐蚀性介质，设计寿命10-15年。

消防系统：满足GB 5135标准，承压能力1.6MPa即可。

成本分析：以DN100三通为例，EP级价格约为普通型的2.8倍，但在半导体行业，因避免产品污染导致的损失，其全生命周期成本反而更低。

1. EP级对焊三通的质量体系

标准遵循：ASME B16.9（尺寸）、ASTM A403（材料）、ASTM A967（表面处理）。

检测项目：

尺寸精度：使用三坐标测量仪检测端口同心度≤0.1mm。

金相分析：验证晶粒度等级（ASTM E112），确保无过热组织。

内窥镜检查：100%检测内表面缺陷，如划痕、裂纹等。

2. 普通不锈钢焊接三通的质量控制

标准简化：仅需符合GB/T 12459基本尺寸要求。

检测重点：

压力试验：按1.5倍设计压力进行水压试验，保压时间≥5分钟。

外观检查：目视检测表面无裂纹、砂眼，但难以量化粗糙度。

认证差异：EP级三通常需通过PED（欧盟压力设备指令）、3-A卫生标准等国际认证，而普通型仅需国内生产许可证。
