【型号规格】：YPSL-2
【额定工作压力】：20MPA
【强度试验压力】：35MPA
【适用介质】：油、气、水
【介质温度】：0-200℃

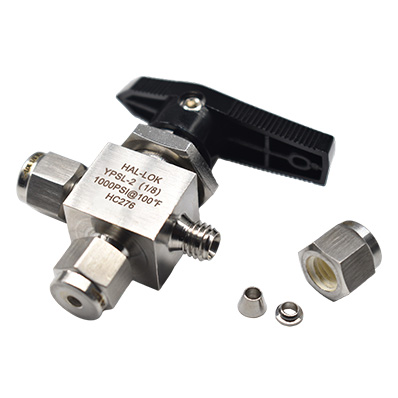

哈氏合金HC-276是一种高性能、高强度、耐蚀、耐热合金多功能的抗腐蚀材料 HC三通球阀，锻造阀体、双卡套为硬化处理，螺帽镀银处理，采用90°传动、快速启闭、具有连接牢靠、耐压能力高、耐温性，密封性和反复性好、安装检修方便、工作安全可靠等特点. 适用于石油、化工、食品、船舶、冶金、能源、生物制药、分析仪器、实验室等行业，能与国际品牌互通互换，规格齐全、可非标定制 材质：SS304、SS316、SS316L以及其他特殊材质 |  |

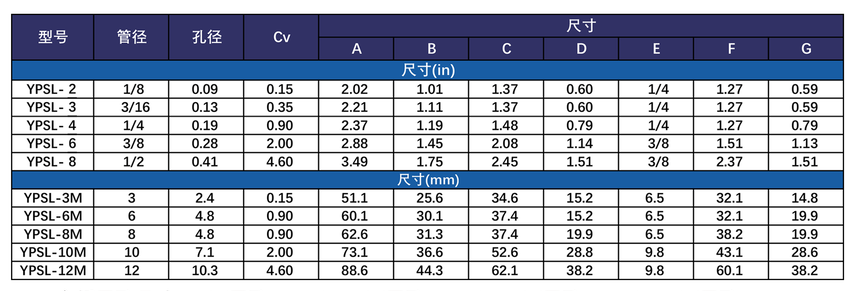

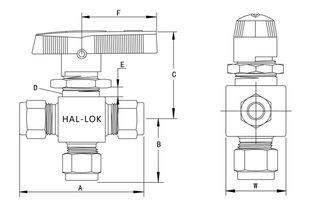

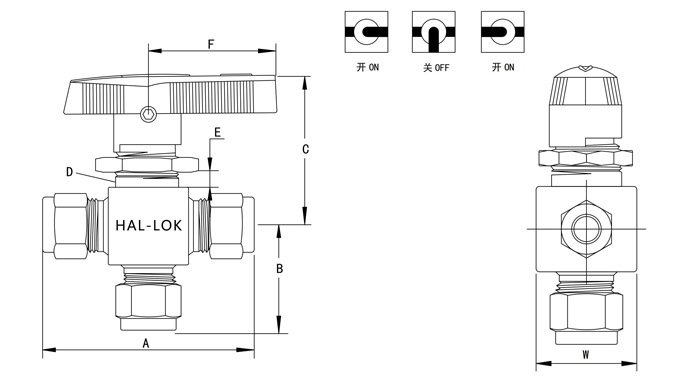

管径 | 型号 | 孔径 | Cv | A | B | C | D | E | F | W |
|---|---|---|---|---|---|---|---|---|---|---|
尺寸 in. | ||||||||||
1/8 | YPSL-2 | 0.09 | 0.15 | 2.02 | 1.01 | 1.37 | 0.60 | 1/4 | 1.27 | 0.59 |
3/16 | YPSL-3 | 0.13 | 0.35 | 2.21 | 1.11 | 1.37 | 0.60 | 1/4 | 1.27 | 0.59 |
1/4 | YPSL-4 | 0.19 | 0.90 | 2.37 | 1.19 | 1.48 | 0.79 | 1/4 | 1.27 | 0.79 |
3/8 | YPSL-6 | 0.28 | 2.00 | 2.88 | 1.45 | 2.08 | 1.14 | 3/8 | 1.51 | 1.13 |
1/2 | YPSL-8 | 0.41 | 4.60 | 2.45 | 1.75 | 2.45 | 1.51 | 3/8 | 2.37 | 1.51 |
尺寸 mm | ||||||||||
3 | YPSL-3M | 2.40 | 0.15 | 51.10 | 25.60 | 34.60 | 15.20 | 6.5 | 32.10 | 14.80 |
6 | YPSL-6M | 4.80 | 0.90 | 60.10 | 30.10 | 37.40 | 15.20 | 6.5 | 32.10 | 19.90 |
8 | YPSL-8M | 4.80 | 0.90 | 62.6 | 31.30 | 37.40 | 19.90 | 6.5 | 38.20 | 19.90 |
10 | YPSL-10M | 7.10 | 0.90 | 73.10 | 36.60 | 52.60 | 28.80 | 9.8 | 43.10 | 28.60 |
12 | YPSL-12M | 10.30 | 4.60 | 88.60 | 44.30 | 62.10 | 38.20 | 9.8 | 60.10 | 38.20 |
