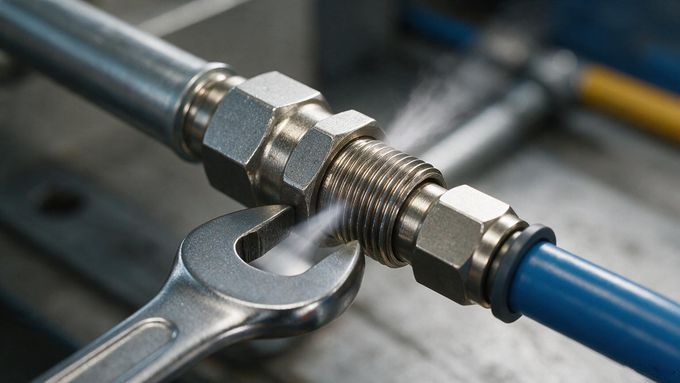

在气动系统、液压管路和工业管道连接中，螺纹接头是最常见的密封方式之一。但很多工程师和老师傅都遇到过这样的困扰：明明已经用扳手拧到最紧，接头处还是嘶嘶漏气。
问题往往不在拧紧力度，而在螺纹类型选错了。
NPT、PT、G，这三种最常见的管螺纹标准，外观相似却互不兼容。混用不仅会导致泄漏，还可能损坏螺纹、引发安全事故。今天我们就把这三者的区别、适用场景和选型要点彻底讲清楚。
一、为什么"拧紧了还漏"？

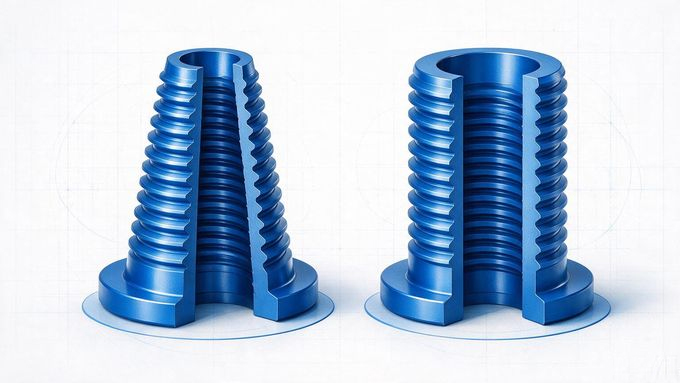

1.1 锥形与柱形的根本差异
管螺纹分为两大类：锥形螺纹（Taper）和柱形螺纹（Parallel/Cylindrical）。
锥形螺纹：螺纹直径从一端到另一端逐渐变化，依靠锥面压紧实现金属对金属的密封。典型代表是NPT和PT。
柱形螺纹：螺纹直径全程一致，本身不具备密封能力，必须配合密封圈、垫片或O型圈才能密封。典型代表是G螺纹（英制平行管螺纹）。
如果你把锥形螺纹和柱形螺纹强行对接，或者把不同标准的锥形螺纹混用，即使拧到极限也无法形成有效密封面，泄漏自然不可避免。
1.2 牙型角的细微差别
除了锥度差异，三种螺纹的牙型角也不同：
| 螺纹标准 | 牙型角 | 锥度 | 密封方式 |
|---|---|---|---|
| NPT | 60° | 1:16 | 锥面金属密封+生料带/密封胶 |
| PT (R/Rc) | 55° | 1:16 | 锥面金属密封+生料带/密封胶 |
| G (Rp/Rl) | 55° | 无锥度（柱形） | 需配合密封圈/垫片 |
NPT是美标，牙型角60°；PT和G是英标/欧标体系，牙型角55°。55°和60°的螺纹无法正确啮合，强行旋入会损伤螺纹，导致永久泄漏。
二、NPT：美标锥形管螺纹
2.1 基本特征
NPT（National Pipe Taper）是美国国家标准协会制定的锥形管螺纹标准，广泛应用于北美市场及受美标影响的设备和系统中。
牙型角：60°
锥度：1:16（每英寸长度直径变化1/16英寸）
密封原理：内外螺纹锥面压紧，配合生料带（PTFE胶带）或液态密封胶填充微观间隙
标识方式：如1/4"-18 NPT，表示公称直径1/4英寸，每英寸18牙
2.2 使用要点
必须使用密封材料：NPT靠锥面压紧+填充物密封，裸拧必漏。常用生料带缠绕2-3圈，或涂抹厌氧密封胶。
拧紧扭矩要控制：过度拧紧会导致螺纹变形甚至开裂，一般用手拧紧后再用扳手转1-2圈即可。
不可重复拆卸：NPT接头拆卸后密封面可能受损，建议更换新件或重新处理密封面。
2.3 常见误区
• 误区1："NPT和PT可以互换"——错！牙型角不同（60° vs 55°），强行装配会损坏螺纹。
• 误区2："NPTF干密封不需要生料带"——NPTF（Dryseal）确实设计为无需填充物，但实际应用中仍建议少量使用以确保可靠性。
三、PT（R/Rc）：英标/日标锥形管螺纹
3.1 基本特征
PT是Pipe Taper的缩写，对应ISO 7-1标准中的R系列（外螺纹）和Rc系列（内螺纹锥孔）。在日本JIS B 0203标准中也称为PT螺纹，在欧州和亚洲市场广泛使用。
牙型角：55°
锥度：1:16（与NPT相同）
密封原理：与NPT类似，锥面压紧+密封材料填充
标识方式：如R1/4、Rc1/4，或PT1/4
3.2 R、Rc、Rp的区别
ISO 7-1标准定义了三种英制管螺纹：
R：外锥螺纹（Taper external），与Rc或Rp配合
Rc：内锥螺纹（Taper internal），与R配合，形成锥-锥密封
Rp：内柱螺纹（Parallel internal），与R配合，形成锥-柱密封，需配合密封垫
日常口语中"PT螺纹"通常泛指这一体系，但严格来说应区分R/Rc/Rp。
3.3 使用要点
R与Rc配合最佳：锥面对锥面，密封效果最好。
R与Rp配合需加垫片：锥面对柱面，必须使用密封垫或O型圈。
同样需要密封材料：生料带或密封胶不可或缺。
四、G螺纹：英制平行管螺纹
4.1 基本特征
G螺纹对应ISO 228-1标准，是柱形（平行）管螺纹，本身不具备密封能力。在德国DIN标准、英国BS标准和中国GB/T 7307中均有定义。
牙型角：55°
锥度：无（全程直径一致）
密封原理：必须配合端面密封（垫片、O型圈、组合垫等）
标识方式：如G1/4、G3/8
4.2 常见应用场景
• 需要频繁拆卸的场合（柱形螺纹不易磨损）
• 低压气体或液体管路
• 配合快插接头、球阀等标准接口
• 欧洲设备的气动元件接口
4.3 使用要点
绝对不能单独使用：G螺纹裸拧100%泄漏，必须配密封圈。
检查密封件状态：O型圈老化、垫片变形都会导致泄漏。
拧紧力度适中：过度拧紧会压溃密封件，反而泄漏。
五、三者对比与选型指南
5.1 快速对照表
| 项目 | NPT | PT (R/Rc) | G |
|---|---|---|---|
| 标准体系 | 美标 ANSI/ASME | 英标/ISO/日标 JIS | 英标/ISO/德标 DIN |
| 牙型角 | 60° | 55° | 55° |
| 锥度 | 1:16 锥形 | 1:16 锥形 | 无锥度（柱形） |
| 密封方式 | 锥面+生料带/胶 | 锥面+生料带/胶 | 必须配密封圈/垫片 |
| 可重复拆卸 | 较差 | 较差 | 较好 |
| 主要市场 | 北美、部分亚洲设备 | 欧洲、日本、中国 | 欧洲、全球通用元件 |
| 典型标识 | 1/4"-18 NPT | R1/4、Rc1/4、PT1/4 | G1/4、G3/8 |
5.2 选型决策树
第一步：确认设备接口标准 ├─ 美标设备/北美市场 → 优先NPT ├─ 欧标/日标/国标设备 → 优先PT(R/Rc)或G └─ 不确定 → 查看接头标识或测量牙型角 第二步：判断是否需要频繁拆卸 ├─ 固定安装，少拆卸 → 锥形螺纹（NPT/PT） └─ 经常拆装维护 → 柱形螺纹（G）+密封圈 第三步：确认密封方式 ├─ 锥形螺纹 → 准备生料带或厌氧胶 └─ 柱形螺纹 → 确认有配套O型圈/垫片
5.3 现场排查清单
遇到泄漏时，按以下步骤排查：
✅ 确认螺纹类型是否匹配：用螺纹规或卡尺测量牙型角和锥度
✅ 检查密封材料：生料带是否足够？O型圈是否完好？
✅ 检查螺纹损伤：是否有乱牙、磕碰、锈蚀？
✅ 确认拧紧扭矩：是否过紧或过松？
✅ 检查介质压力：是否超出接头额定压力？
六、总结
NPT、PT、G三种管螺纹的核心区别在于牙型角和锥度：
NPT：60°牙型角，锥形，美标，需生料带
PT（R/Rc）：55°牙型角，锥形，英标/日标，需生料带
G：55°牙型角，柱形，英标/欧标，必须配密封圈
记住三条铁律：
不同牙型角（55° vs 60°）绝不混用
锥形螺纹必须用密封材料填充
柱形螺纹必须配密封圈
选对螺纹、用对密封、拧紧适度，才能真正告别"拧紧了还漏"的烦恼。
*本文内容供工程技术参考，具体选型请结合设备手册和工况条件。*
