在化工、电力、能源和高端制造现场，不锈钢螺栓、法兰和高温管路接头几乎是“又爱又恨”的存在：耐腐蚀、强度高，但在高温、高压或长期静置后，常常出现“一拧就咬死”的尴尬局面。维修人员拿着扳手满头大汗，甚至不得不动用角磨机切割，不仅耽误生产，还带来安全隐患。
很多人第一反应是：“是不是材质不行？”或者“是不是扭矩太大了？”
其实，不锈钢螺纹卡死的根本原因，往往不在于螺纹本身，而在于表面微观状态与摩擦热的失控叠加。
为什么不锈钢更容易“咬死”？

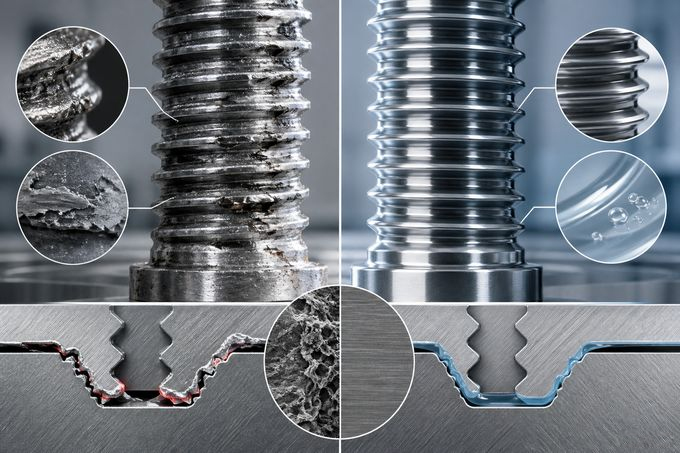

不锈钢之所以容易卡死，核心在于其表面有一层极薄的氧化铬钝化膜。这层膜在常温下能保护金属不被腐蚀，但在高接触压力和高相对速度的装配过程中，局部温度迅速升高，钝化膜破裂，新鲜金属表面直接暴露并发生冷焊（cold welding）。一旦产生微焊接点，继续旋转就会撕裂材料，形成所谓的“galling”现象，也就是我们常说的“咬死”。
在高温工况下，这个问题会被进一步放大：
热膨胀导致配合间隙变小；
高温加速表面氧化和材料软化；
长期服役后，介质中的杂质、盐分或氧化物沉积在螺纹根部，形成硬质磨粒；
拆卸时，锈蚀与冷焊点共同作用，让原本精密的螺纹变成“铁疙瘩”。
常见误区：越用力，越悲剧
面对卡死的螺栓，很多人的本能反应是“加力扳”、“上加长杆”，甚至用冲击扳手硬拧。这种做法往往适得其反：更大的扭矩意味着更高的接触压力和更快的相对速度，瞬间产生的热量会让冷焊更严重，最终导致螺纹彻底报废，甚至损坏母材。
另一种误区是盲目涂抹普通黄油或机油。这些润滑剂在高温下会迅速碳化、结焦，反而变成粘合剂，把螺纹牢牢“粘”在一起。更有甚者，使用含硅或含铜的润滑脂，可能与某些介质发生化学反应，引发更严重的腐蚀或污染问题。
一招彻底解决：规范使用高温螺纹防卡剂
真正有效的解决方案，不是靠蛮力，而是靠“预防+规范”。其中，最关键的一招就是：正确选择并规范使用与工况兼容的高温螺纹防卡剂。
1. 选对防卡剂：看温度、看介质、看兼容性
高温防卡剂不是万能药，选错类型等于没用。选型时必须考虑以下因素：
温度范围：普通防卡剂耐温通常在200℃以下，而高温工况可能需要耐受500℃、800℃甚至1000℃以上的产品。务必查看产品的最高连续使用温度和峰值温度。
介质兼容性：如果螺纹接触氧气、氯气、酸性或碱性介质，必须选择化学惰性强的配方。例如，在富氧环境中，严禁使用含油脂或有机物的防卡剂，以免引发燃烧或爆炸风险。
材料兼容性：确保防卡剂不与不锈钢、合金钢或其他接触材料发生电化学腐蚀或化学反应。
认证要求：在食品、制药或核电等特殊行业，可能需要符合FDA、USP Class VI或核级认证的产品。
2. 清洁螺纹：第一步不能省
再好的防卡剂，涂在脏螺纹上也白搭。装配前，必须用钢丝刷、压缩空气或专用清洗剂彻底清除螺纹上的锈迹、油污、灰尘和旧涂层。对于重复使用的螺栓，建议检查螺纹是否有损伤，必要时更换新件。

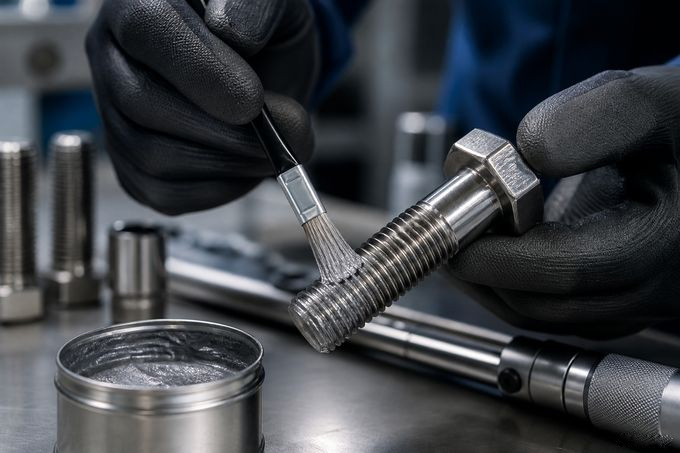

3. 控制涂覆位置与用量：少即是多
防卡剂不是越多越好。正确的做法是：
只涂抹在螺栓的外螺纹和螺母的内螺纹啮合区域，避免涂到螺栓头部或垫圈接触面，以免影响扭矩系数；
均匀薄涂，覆盖即可，不要堆积；
对于盲孔或深孔螺纹，可使用细毛刷或专用涂抹工具，确保内部也能覆盖。
4. 降低装配速度：慢工出细活
高速旋转会产生大量摩擦热，加剧冷焊风险。建议使用手动扳手或低速电动工具，以平稳、缓慢的速度拧紧。特别是在初始啮合阶段，更要小心操作，确保螺纹顺畅进入。
5. 校正拧紧扭矩：按规范执行
防卡剂会显著降低摩擦系数，因此原有的扭矩值可能不再适用。应根据防卡剂厂家提供的扭矩修正系数，重新计算目标扭矩。最好使用经过校准的扭矩扳手，并采用十字交叉或星形顺序拧紧，确保受力均匀。
极端工况怎么办？
对于超高温、强腐蚀、高真空或交变载荷等极端工况，单一措施可能不够。此时需要综合施策：
特种合金
选用具有抗咬合性能的特种合金材料，如Inconel、Hastelloy等；
表面改性与固体润滑
对螺纹进行表面处理，如镀银、镀镍、磷化或涂覆二硫化钼、PTFE等固体润滑涂层；
机械设计优化
设计时预留更大的配合间隙，或采用自润滑衬套；
维保制度
建立定期维护制度，避免螺栓长期静置后锈死。
结语
不锈钢螺纹卡死，看似是小问题，实则关乎设备安全、生产效率和维护成本。与其事后费力拆卸，不如事前科学预防。记住这一招：
选对高温防卡剂，规范清洁、涂覆、装配和扭矩控制
，就能从根本上告别“咬死”噩梦。
下次遇到高温不锈钢螺栓，别再硬拧了。停下来，想一想：你的防卡剂选对了吗？你的操作步骤规范吗？有时候，慢一点，反而更快。
