干过机修或工程安装的师傅，大概率都经历过这样让人血压飙升的时刻：
拿过一套崭新的不锈钢螺栓和螺母，刚拧进去几圈，突然感觉有点涩。你以为是螺纹上沾了点灰，于是手上加了把劲，想强行拧过去。结果再拧半圈，彻底卡住了。这时候你想退出来，发现退也退不动，进也进不去。
最后只能上角磨机，火花四溅地把这套报废的螺栓切掉。
在工程圈子里，这叫“咬死”或者“锁死”。对于碳钢螺栓来说，这种事不常发生，但到了不锈钢这里，简直就是家常便饭。很多人想不通，明明不锈钢材质那么好，看起来光洁漂亮，怎么一拧就翻车？今天我们就把这层窗户纸捅破，看看不锈钢螺纹到底为什么会“拧得越紧，死得越透”，以及在现场干活时，到底该怎么搞定这个刺头。
为什么偏偏是不锈钢容易咬死？

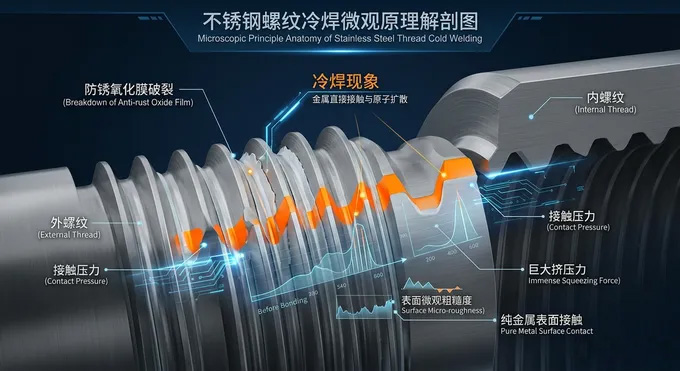

要解决问题，得先知道它为什么发生。不锈钢螺纹咬死，其实不是你的手法有问题，而是由这种材料的“脾气”决定的。在材料学上，这个现象有个专门的词，叫“冷焊”（Cold Welding）。
第一，防锈的保护膜变成了“胶水”。
不锈钢之所以不生锈，是因为它表面有一层极薄的富铬氧化膜。当你拧紧螺母时，内外螺纹之间会产生巨大的挤压力和摩擦力。这层原本用来防锈的氧化膜在强压下被破坏，露出了里面的纯金属。当两块纯金属在挤压下直接接触时，它们会发生粘连——也就是冷焊。你越用力，粘连的面积就越大，最后两块金属硬生生“长”在了一起。
第二，它散热太慢，膨胀太快。
不锈钢的导热率比普通的碳钢低得多，大概只有碳钢的三分之一。这意味着你在拧螺母时摩擦产生的热量，很难快速散发出去。热量全憋在螺纹里，导致金属迅速膨胀。螺纹原本的间隙被膨胀挤没，越拧越紧，直到彻底卡死。
第三，材质本身的“黏性”。
相比于高强度碳钢，304或316这类奥氏体不锈钢的延展性更好，说白了就是材质偏“软”且有韧性。当螺纹表面有微小的凸起或粗糙点时，碳钢可能直接把凸起磨平了，但不锈钢却会发生形变，互相嵌合、拉扯，最后死死咬住。
此外，现场环境往往不理想。螺纹里如果夹带了一粒微小的沙子、铁屑或者毛刺，在拧紧的过程中，这些杂质就会像楔子一样卡在螺纹间，直接诱发咬死。
现场干活，怎么防患于未然？
既然知道了它为什么咬死，我们在实操中就有办法对付它。防咬死的核心思路就两个：降温、减摩。
Step 01 / 润滑是第一生产力
对付不锈钢螺栓，千万别干拧。在组装前，给螺纹抹点润滑脂是最简单也最管用的办法。要求高的工况，可以使用含有二硫化钼、石墨或特氟龙成分的防咬合剂（也就是俗称的防卡膏）。如果手头实在没有这些专业材料，抹点黄油、机油哪怕是肥皂水，都比直接干拧强得多。这层润滑介质能有效隔绝金属的直接接触，降低摩擦热。
Step 02 / 控制转速，别迷信电动工具
很多师傅为了图快，上来就用电动扳手或气动风炮打不锈钢螺栓。这是大忌。风炮的高转速会在瞬间产生大量摩擦热，氧化膜瞬间破裂，金属迅速膨胀，几乎是一打一个死。正确的做法是，先用手把螺母拧到底，最后需要上紧的时候，再用手动扳手慢慢施力。即使非要用电动工具，也要调到最低转速，切忌一扣到底。
Step 03 / 施力要平稳，方向要正
拧螺母的时候，扳手如果歪了，螺母和螺栓的受力就会偏向一侧，导致局部压强急剧增大，破坏氧化膜。所以，拧紧时要确保螺母的轴心和螺栓完全对齐，用力要均匀，不要猛地往下拽。使用扭矩扳手是个好习惯，达到规定扭矩就停，过度拧紧只会增加咬死的风险。
Step 04 / 拧之前吹一吹，擦一擦
哪怕是刚拆包的新螺栓，螺纹里也可能藏着加工留下的细小毛刺。如果是放在工地上有一阵子的零件，里面大概率进了灰尘。装配前，拿气枪吹一下内外螺纹，或者用抹布擦干净。别小看这一个动作，它能扫除绝大多数因为杂质引发的机械卡死。
Step 05 / 搭配不同材质（进阶玩法）
如果在设计或采购阶段有空间，可以尽量避免把同种材质的不锈钢拧在一起。比如，螺栓用304，螺母就可以换成316；或者对螺母进行特殊的表面处理（如镀锌、特氟龙涂层）。不同材质的金属硬度和屈服点不同，发生冷焊的概率会大幅降低。
万一真咬死了，怎么办？
道理大家都懂，但在工期紧、环境差的现场，总有翻车的时候。如果螺栓已经开始发涩、咬死了，该怎么补救？
第一步：立刻停手，切忌霸王硬上弓。
当你感觉到拧不动的那一瞬间，千万别想着“我再加把劲就能拧过去”。这时候冷焊刚刚发生，粘连面积还不大。立刻停下来，往反方向（退松的方向）试探性地轻轻用力，如果能退出来，这套螺栓可能还有救。
第二步：上松锈剂，等。
如果退不动了，往螺纹缝隙里喷点螺栓松动剂（比如WD-40，虽然它主要是除锈除水，但也有一定渗透润滑作用），或者滴点煤油。别喷完马上拧，抽根烟，等个十几分钟，让液体充分渗透进微小的缝隙里，然后再尝试轻轻活动。
第三步：震动敲击法。
找个铜锤或者垫一块木板，轻轻敲击螺母的四周。震动有时能破坏刚刚形成的金属冷焊点，让咬死的螺纹松动。记住是敲震，不是死砸，把螺纹砸变形了就彻底没戏了。
第四步：局部加热。
利用热胀冷缩的原理。用焊枪或烤枪快速加热螺母（注意不要对着螺栓一直烤）。螺母受热膨胀，内径变大，这时候趁热用扳手尝试拧松。不过这招在实际操作中有难度，因为不锈钢导热慢，往往螺母还没怎么膨胀，周围的部件已经热得不行了，需要师傅有一定的手感和经验。
第五步：破坏性拆除。
如果上面这些招数都用尽了，它还是纹丝不动，那就别浪费时间了。直接上角磨机切断，或者用螺母劈开器把螺母破坏掉。换一套新的螺栓重新来过，把之前的预防措施严格做一遍。在工地上，及时止损比死磕一个报废的螺栓要有价值得多。
总结
不锈钢螺纹咬死，说到底就是一个由摩擦、热量和材料特性共同导致的金属粘连过程。对付它，没有捷径，靠的就是细节。
记住这几句话：
干活别图快，风炮要慎用；抹点润滑脂，对正慢慢拧；一旦觉着涩，停手赶紧退。
