在车间或设备现场，我们经常会遇到这样一种让人抓狂的情况：液压缸或者管道接头漏油了，维修师傅拆下旧的O形圈，拿卡尺仔细量了内径和线径，然后从备件库里找了一个尺寸完全一样的换上。试机，一切正常。结果没过两天，同一个地方又开始滴滴答答漏油。
拆开一看，新换的O形圈边缘已经被“啃”得坑坑洼洼，或者已经被压扁变形了。
问题出在哪？尺寸明明严丝合缝。
答案往往藏在一个经常被忽视的参数里：硬度。在O形圈的世界里，尺寸决定了它能不能装进去，而硬度和材质则决定了它能不能活下来。对于机械工程师、采购和维修人员来说，弄懂O形圈的硬度选择，能避开设备运行中至少一半的密封故障。
今天我们就把O形圈硬度这件事掰开揉碎，讲讲到底该怎么选。
到底什么是硬度？聊聊邵氏A（Shore A）
在橡胶和弹性体行业，我们最常听到的硬度单位是“邵氏A”（Shore A）。这个标准其实很简单，就是用一个规定形状的压针，以一定的力压入橡胶表面，看能陷进去多深。陷得越深，硬度越低；陷得越浅，硬度越高。

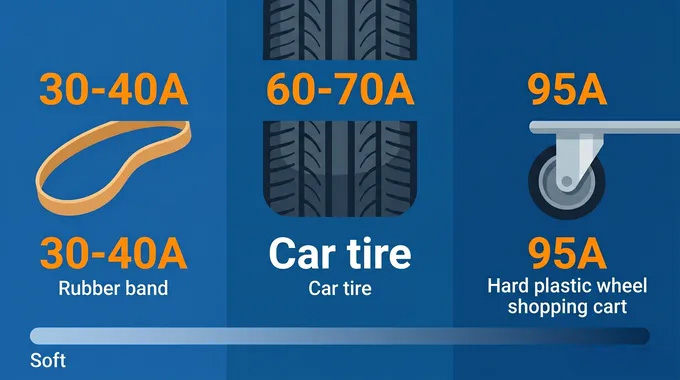

邵氏A硬度的范围是0到100。为了让你有个直观的感受，我们可以拿生活中的常见物品做个参照：
橡皮筋的硬度大概在30到40A，摸起来非常软，随便一拉就变形；
汽车轮胎的胎面大概在60到70A，有弹性但已经能感觉到明显的支撑力；
超市购物车的硬塑料轮子，硬度通常在95A以上，几乎按不动。
在工业密封领域，O形圈的硬度通常在40A到90A之间游走。选准了这个区间里的具体数值，你的密封设计才算真正落地。
常见硬度等级的脾气秉性
不同硬度的O形圈，有着完全不同的“性格”。我们把它们分成三个阵营来看。
70A：永远的万金油
如果你拿到一张机械图纸，上面只标了O形圈的尺寸和材质（比如丁腈橡胶 NBR），对硬度只字未提，那么99%的情况下，它默认指的是70A。70A是整个密封行业的基准线。它提供了一个近乎完美的平衡点：既有足够的柔韧性去贴合金属表面的微小凹凸，又有足够的抗挤出能力去应对常规的工业压力。对于大多数中低压、常规间隙的静态密封来说，闭着眼睛选70A基本不会出错。
80A与90A：抗压的硬汉
当系统压力飙升，或者金属配合间隙比较大时，70A就顶不住了。这时候需要80A甚至90A的O形圈出场。硬度越高，橡胶的抗变形能力越强。在高压流体的冲击下，90A的O形圈能死死守在沟槽里，不会轻易被挤进金属零件之间的缝隙中。但硬汉也有硬汉的缺点，它们太硬了，安装起来非常费劲，而且对金属表面的光洁度要求极高——因为它们没法像软橡胶那样轻易填满表面的微小划痕。
40A、50A与60A：温柔的妥协
这些低硬度的O形圈在重工业里不常见，但在精密仪器、气动元件或者塑料外壳的密封中却是常客。它们非常软，只需要一点点压紧力就能产生极好的密封效果。如果你的设备外壳是薄壁塑料，用70A的O形圈可能会把外壳撑裂，这时候换成50A就能完美解决问题。此外，在压力极低的气体密封中，软O形圈能更好地阻挡气体分子的逃逸。
真实场景下的选型逻辑
了解了各自的特性，我们再来看看在具体的工程场景中，硬度选择这道选择题该怎么做。这里有三个核心的考量维度。
第一局：高压 vs 低压（挤出效应的博弈）

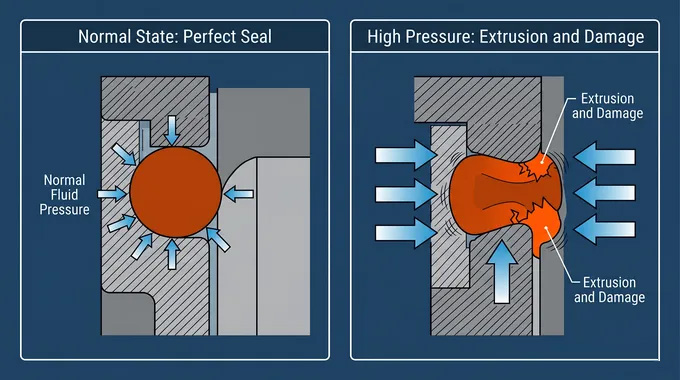

这是硬度选择中最致命的一个环节。O形圈之所以能密封，是因为它被压在沟槽里产生了变形，堵死了流体的通道。但流体并不傻，当压力足够大时，流体会把O形圈往低压侧推，试图把它塞进两个金属零件之间的配合间隙里。这个现象在工程上叫“挤出”（Extrusion）。
压力越高，间隙越大，挤出就越容易发生。一旦O形圈被挤进缝隙，随着压力的波动或零件的微小震动，橡胶就会被一点点撕裂，最终导致密封失效。
怎么对抗挤出？最直接的办法就是提高硬度。在低压系统（比如小于5 MPa）中，70A完全胜任。当压力来到10到20 MPa时，如果配合间隙稍微大一点，70A就会被啃咬，这时候你需要升级到80A或90A。如果你发现即使换了90A依然被挤出，那就不要再死磕硬度了，这时候你需要引入“挡圈”（Backup Ring）。挡圈通常由聚四氟乙烯（PTFE）制成，它能垫在O形圈的低压侧，把金属间隙彻底封死，保护O形圈不被挤进去。
第二局：静态密封 vs 动态密封
静态密封（比如法兰面、管接头端面）最省心，O形圈装进去压死就不动了。这种情况下，只要压力扛得住，硬度通常选70A。
但动态密封（比如液压缸活塞、阀杆）就复杂多了。O形圈不仅要挡住流体，还要在金属表面上来回摩擦。在动态密封中，硬度选择是一个走钢丝的过程。硬度低了，摩擦力大，容易磨损，而且容易发生翻滚（O形圈在沟槽里扭成了麻花）；硬度高了，摩擦力虽然小了，但如果金属表面不够光滑，硬O形圈无法贴合微观的凹坑，就会发生轻微的泄漏。
通常来说，动态密封会倾向于稍微硬一点的选择，比如75A或80A，配合极高的金属表面光洁度，以求在耐磨和密封性之间找到平衡。
第三局：粗糙表面 vs 光滑表面
想象一下把一块面团按在砂纸上，和按在玻璃上。在显微镜下，即使是车床加工出来的金属表面，也是由无数的山峰和山谷组成的。O形圈的任务，就是像面团一样填满这些山谷。
如果金属表面比较粗糙（比如铸造件表面，或者加工精度不高的面），你必须用较软的O形圈（比如60A或70A）。只有足够软，橡胶才能在合理的压紧力下流动，填平那些微观的沟壑。
如果你在粗糙表面上强行使用90A的O形圈，它只会架在那些微观的“山峰”上，底下的“山谷”就成了流体泄漏的高速公路。相反，如果表面经过了精磨或抛光，你就可以放心地使用高硬度O形圈来对付高压。
经常踩的坑，看看你中了几个？
在实际工作中，关于O形圈硬度，有几个极其常见的误区，坑苦了不少工程师和维修人员。
误区一：盲目迷信“硬的更耐用”
很多设备维修人员在遇到O形圈损坏时，第一反应是“这圈太软了，不耐造，给我换个最硬的”。结果换上90A之后，设备在低压下就开始渗油。为什么？因为高硬度O形圈的回弹性差。在低压环境下，流体自身的压力不足以把O形圈推向密封面，这时候密封完全依赖O形圈自身的弹性挤压。90A的O形圈太硬，初始压缩量产生的回弹力如果不够，根本无法严密贴合金属，自然就会漏。硬度永远不是越高越好，合适才是对的。
误区二：无视温度对硬度的“降维打击”
你在室温下测量的硬度，在设备运行的极限温度下根本不作数。橡胶的物理特性对温度极其敏感。当温度升高时（比如液压油温达到100度以上），原本70A的O形圈可能会软化得像60A，原本能扛住的压力现在扛不住了，发生了挤出。更可怕的是低温。在零下二三十度的户外设备中，70A的O形圈会冻得像石头一样硬（可能接近90A甚至失去弹性）。这时候如果设备启动，失去弹性的O形圈根本无法跟随金属零件的热胀冷缩和微小震动，瞬间就会发生严重泄漏。所以，如果你的设备要在极端温度下工作，选型时必须把温度带来的硬度漂移算进去。
误区三：用硬度去掩盖机械加工的缺陷
有些工程师在发现设备漏油后，不去检查金属沟槽的尺寸公差和同心度，而是不断地要求供应商提供更硬或者更软的O形圈来弥补。偏心导致的间隙过大，或者沟槽底部的刀痕太深，这些机械加工上的致命伤，是无法单靠改变O形圈硬度来拯救的。O形圈是密封系统的最后一道防线，但它不是万能的遮羞布。
总结一下
O形圈的硬度选择，本质上是一场关于压力、间隙、摩擦和表面质量的平衡游戏。
没有哪一种硬度是绝对完美的。作为工程师或技术人员，当你下次面对一个失效的O形圈，或者在图纸上敲定技术参数时，不妨在脑子里过一遍这几个问题：
这台设备的工作压力有多大？金属的配合间隙会不会让它被挤出去？它是静静地待在原地，还是每天要摩擦上万次？安装它的表面是一面镜子，还是一片搓衣板？
想清楚了这些，你自然就知道该在40A到90A的标尺上，把指针停在哪里了。
