在半导体制造、生物医药、石油化工以及海工装备的管路设计中，单向阀是个不起眼但极易引发麻烦的部件。选错材质或连接方式，轻则跑冒滴漏，重则导致整个系统停机。
目前，316不锈钢搭配卡套结构，已经成为中高端气体和液体管路里的常客。但工程界没有包打天下的万能方案，316卡套单向阀同样有它的舒适区和绝对不能碰的盲区。今天我们就从材料和结构的底层逻辑出发，把这款阀门的优缺点和选型账本盘清楚。
为什么高端流体系统偏爱它？
1. 氯离子克星：2%的钼带来的质变
316和304不锈钢的差价，很大程度上源于316加入了2%-3%的钼（Mo）元素。这看似微小的配方变化，直接决定了它们在含氯环境中的命运。
以滨海电厂的实际工况为例：在含氯量高达19000-20000ppm的海水环境中，304管道通常在14个月左右就会出现明显的点蚀；而316管道运行36个月后，腐蚀深度仅为0.012mm，年腐蚀速率低于0.005mm。只要工况中的氯离子浓度超过200ppm，304的点蚀风险就会直线上升，这时候316几乎是唯一的常规金属选择。海洋工程、化工酸洗线和含氯消毒系统，基本都是它的主场。
2. 免动火连接：卡套结构的工程价值
管路施工中，焊接是最让人头疼的环节：不仅需要动火审批，还容易留下焊渣，后期维护时只能切断重焊。卡套连接解决了这个问题。

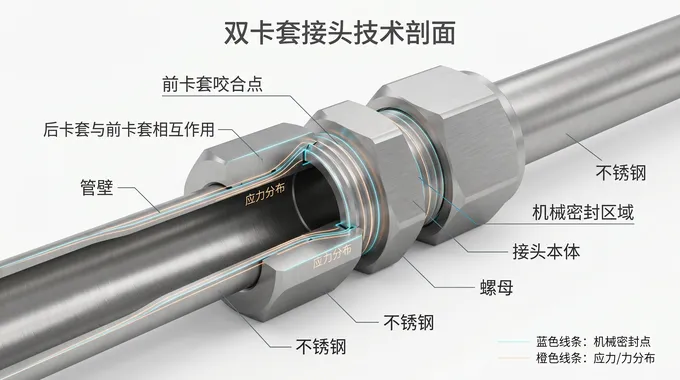

特别是316L双卡套接头，靠的是纯机械咬合。拧紧螺母时，后卡套提供向前的推力，前卡套切入管壁形成环形凹槽，实现金属对金属的硬密封。这种结构不仅抗震动疲劳能力强，还允许有限次的拆装。熟练的工人只靠两把扳手就能完成安装，不需要垫圈，也不用担心胶水污染系统。
3. 低压差下的精准启闭
在小流量、高频次启停的精密仪器气路中，单向阀最怕卡顿和流阻过大。优秀的316L单向阀内部流道经过优化，开启压力可以做得非常低。以世伟洛克（Swagelok）的高纯度单向阀为例，开启压力仅需2psi（约0.14bar），最大CV值达到0.55。这意味着即使在极低压差下，流体也能顺畅通过，一旦有倒流趋势又能瞬间封堵，不会产生干扰仪表读数的湍流杂音。
4. 满足高纯度与卫生级要求
对于半导体光刻机气路或生物制药流体，管路内壁必须做到"零死角"。316L不锈钢（超低碳版）非常适合进行电解抛光，表面粗糙度可以轻松控制在Ra≤0.8μm以内。配合合理的腔体设计，能有效避免介质残留，满足ISO 10993生物相容性要求以及SEMI S2等严苛的行业标准。
哪些场景下它会"翻车"？
1. 初始采购成本偏高
这是采购端最直观的感受。316冷轧板的均价通常比304高出55%左右。反映到成品上，一个316球阀的单价往往比同规格的304贵出50%以上。如果项目只是普通的市政供水或常规暖通空调，用304甚至铜阀门就足够了，强行上316纯属预算浪费。
2. 隐藏的加工成本与良品率
钼元素不仅防腐，也让不锈钢变得更硬、更粘。在车床加工时，316L会导致刀具磨损加剧，成型难度变大。为了防止加工过程中的晶粒长大，厂家还需要采取特殊的工艺控制。这导致316L阀门的加工成本比304高出15%-20%，小型作坊很难保证批次良品率。
3. 承压天花板与介质禁区
卡套连接再紧密，本质上也是摩擦力加局部形变的物理锁紧。在超过206bar（3000psig）的超高压工况下，卡套就有脱出的风险，这时候必须老老实实换成全焊接或高压法兰阀门。
此外，316也不是百毒不侵。遇到氟酸、强碱、盐酸或三氯化铁热溶液，它照样会被腐蚀。如果介质中含有高浓度的硫化氢（如油气开采），虽然316的抗应力腐蚀开裂能力比304强，但从安全角度考量，成本更高的双相不锈钢2205才是更稳妥的方案。
4. 温度交变带来的预紧力松弛
316不锈钢的线膨胀系数为16.0×10⁻⁶/℃。在-50℃到300℃的剧烈温差循环下，金属的热胀冷缩是不可避免的。在长期的热循环工况中，卡套螺母的预紧力可能会逐渐下降。经验丰富的维护团队通常会在系统完成首次高低温循环后，对所有卡套接头进行一次复紧。
选型与算账：TCO视角的考量
工程师选型，最终都要回归到财务账本上。
单看采购价，316确实贵。但如果我们引入全生命周期成本（TCO）的概念，结论可能会反转。在海水或腐蚀性化工环境中，一个便宜的304阀门可能在5年内需要更换3次，算上备件费、人工费以及最致命的停机损失，总成本可能飙升到800元以上；而一次性投入买对316阀门，5年总成本可能只有一半。
简单总结一下选型原则：
✅ 必须上316/316L的工况：含氯离子环境（海水/消毒水）、半导体高纯气路、生物制药流体。
➖ 没必要花冤枉钱的工况：普通自来水、室内压缩空气、常规暖通空调（304或黄铜即可）。
❌ 316也扛不住的工况：超高压系统、强酸强碱、高浓度硫化氢（需升级到焊接阀或双相钢/特种合金）。
