实验室气路系统是保障实验安全、数据准确的核心基础设施，涉及高压气体、易燃易爆或腐蚀性介质，对施工质量和运维管理有着极高要求。本文将从安装步骤、系统调试、验收标准到后期维护，全方位解析实验室气路工程的完整流程，帮助行业从业者搭建安全可靠的供气系统。
一、前期规划与设计：奠定工程基础
1.1 需求分析与方案设计
在施工前，首先需要明确实验室的核心需求：
气体种类与特性：区分惰性气体、可燃气体、腐蚀性气体、高纯气体等不同类型，不同气体对管道材质、安全间距要求差异显著。
用气点布局：根据实验台位置、设备使用频率规划终端点位，遵循"短直少弯"原则，减少气体输送阻力和死体积。
纯度要求：普通实验用气可选用304不锈钢，高纯气体（99.999%以上）必须采用内壁抛光的316L不锈钢管，避免杂质析出影响气体纯度。
1.2 合规设计要点
根据国家标准《工业金属管道工程施工规范》（GB 50235）要求：
可燃气体与惰性气体管路间距≥50cm，避免交叉敷设；
气路系统应设置独立的放空管，放空口引至室外安全区域；
管道坡度≥0.3%，最低处设置排污阀，便于冷凝液排出；
绘制完整施工图纸，明确管道走向、阀门位置、压力参数，为施工和验收提供依据。
1.3 材料选型关键
| 气体类型 | 推荐管材 | 密封材料 |
|---|---|---|
| 普通气体 | 304不锈钢 | 黄铜镀镍 |
| 高纯气体 | 316L不锈钢（BA/EP级） | VCR金属垫片 |
| 腐蚀性气体 | PTFE衬里不锈钢 | 聚四氟乙烯 |
| 临时用气 | 紫铜管 | 橡胶垫片 |
材料进场必须检验质量证明文件，不锈钢管道应逐根进行外观检查，避免裂纹、锈蚀、凹陷等缺陷。

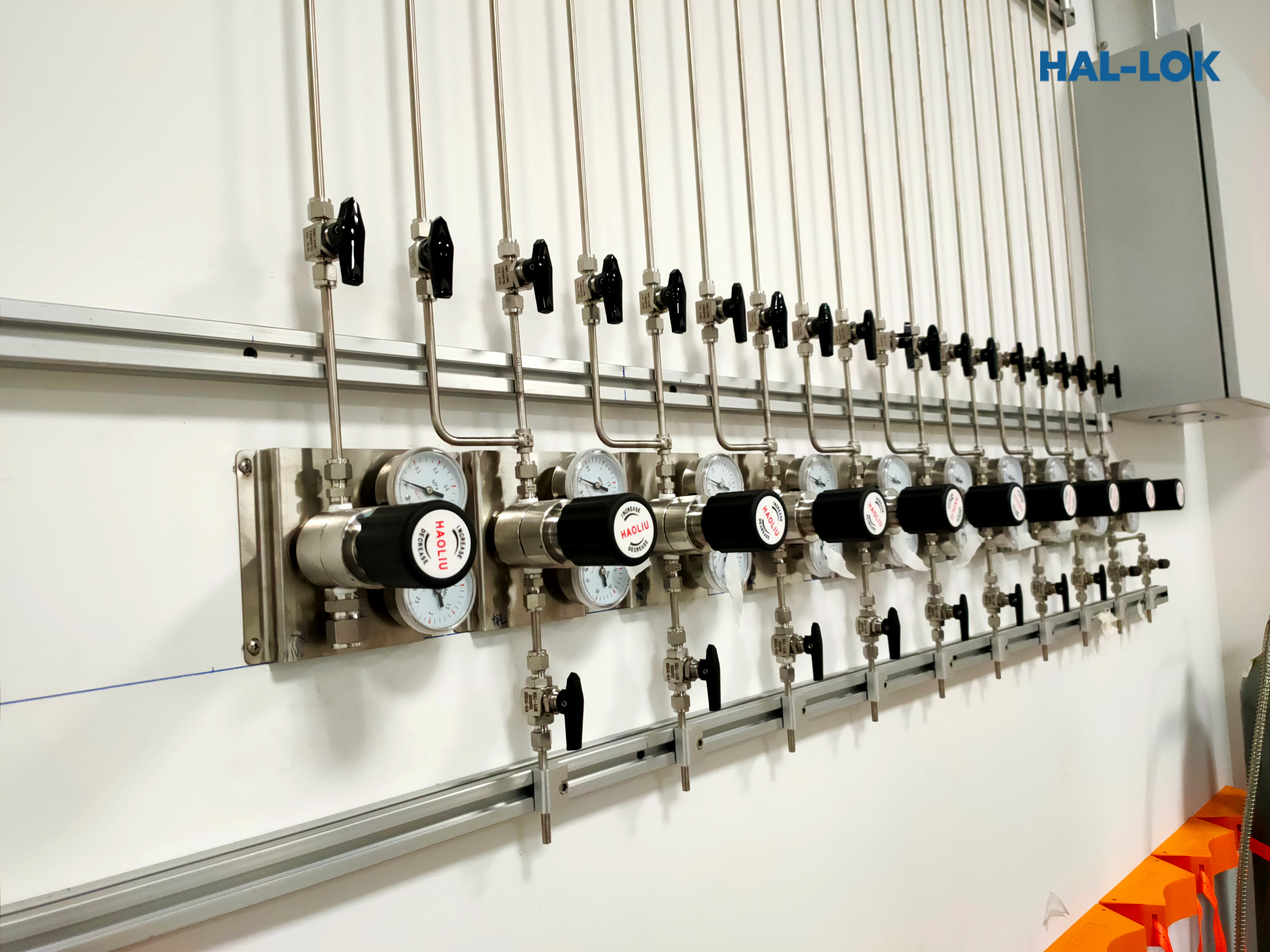

实验室气路工程安装现场
二、材料与工具准备：把控质量源头
2.1 材料采购与检验
所有管道、阀门、接头、压力表必须选择具备资质的正规厂家产品，索要质量合格证和检测报告；
减压阀、报警器等安全部件必须有防爆认证和计量检定证书；
对管材壁厚、外径进行抽检，确保符合设计要求。
2.2 施工工具准备
切割工具：专业不锈钢切管器，避免管口变形产生毛刺；
焊接设备：自动氩弧焊机（TIG焊），保证焊接质量稳定；
检测设备：氦质谱检漏仪、压力表、肥皂水、氮气瓶；
辅助工具：管支架、切割机、倒角器、拧紧扳手等。
2.3 施工前安全培训
对施工人员进行专项安全培训，明确：
不同气体的安全风险和防护措施；
焊接作业防火防爆要求；
施工现场通风和个人防护规范；
应急处置流程。
三、现场施工：规范操作保障质量
3.1 管道预制与铺设
按照设计图纸进行下料预制，切割后必须对管口进行倒角去毛刺处理，避免金属碎屑进入管道；
主管道沿墙面或天花板敷设，采用管支架固定，支架间距≤1.5米，确保管道稳定不晃动；
管道穿墙或楼板时必须加装套管，间隙用防火材料封堵；
可燃气体管道应设置静电接地装置，接地电阻≤100Ω。
3.2 管道连接与密封
焊接连接：高纯气体系统优先采用自动氩弧焊，焊接时管内必须充氩保护，避免内壁氧化，焊缝均匀无气孔；
螺纹连接：仅适用于低压惰性气体系统，氧气等助燃气体严禁使用生料带，应采用聚四氟乙烯膜密封；
VCR连接：超高纯气体系统采用金属面密封，确保长期使用无泄漏。
3.3 配件安装与标识
在气源出口安装总阀门，每个用气点安装分支阀门；
主管路上安装过滤器，过滤精度根据气体纯度要求选择（一般为0.5μm）；
减压阀采用一级减压+二级减压组合，一级稳定主管压力，二级精准调节用气点压力；
所有管道、阀门必须粘贴清晰标识，标注气体名称、流向、压力等级。

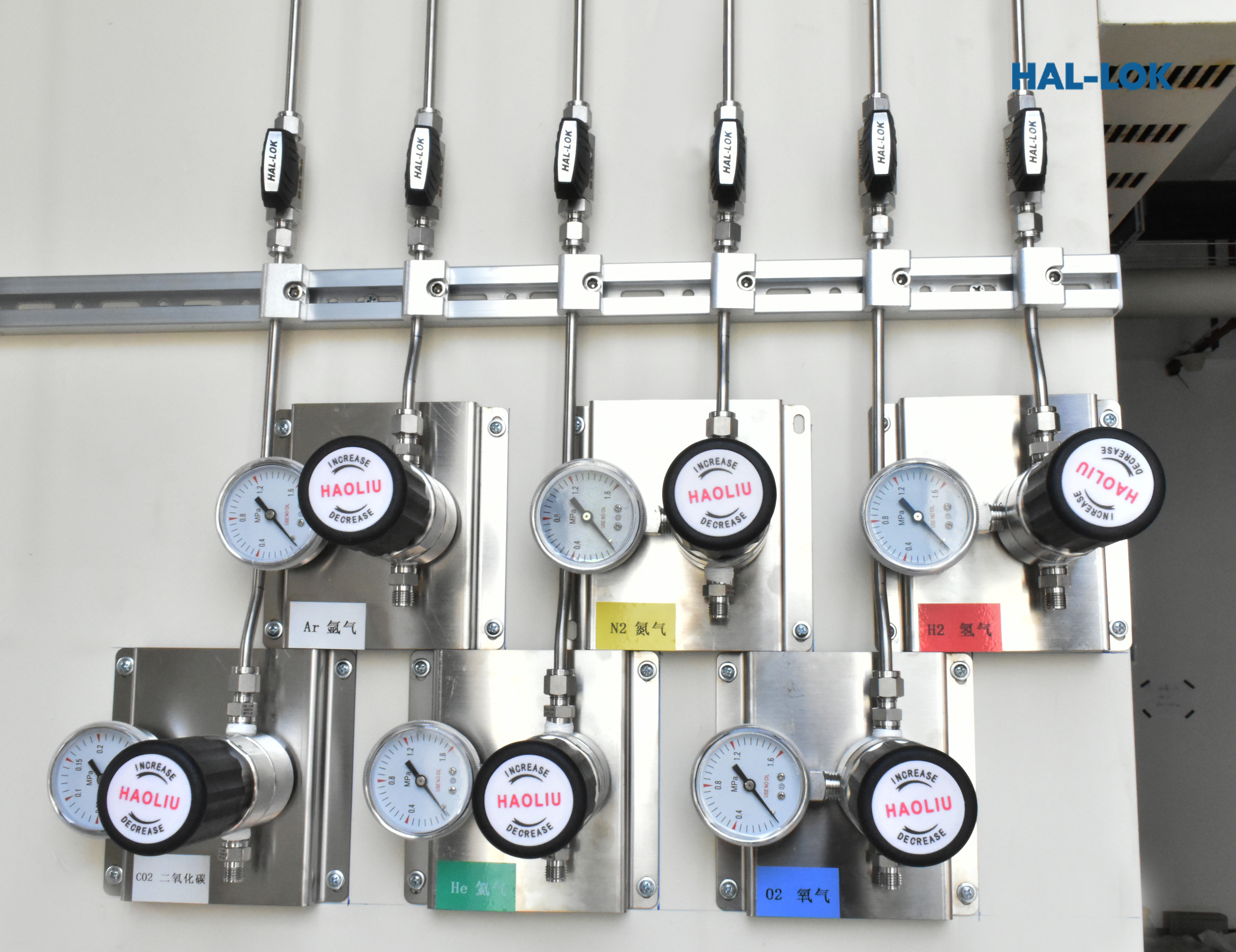

专业气路管道安装
四、系统调试：多重检测确保安全
4.1 管道吹扫与钝化
吹扫：安装完成后，用洁净干燥氮气以≥20m/s的流速反复吹扫管道，直到出口处白滤纸检验无杂质为止；
钝化：不锈钢管道需要进行钝化处理，使用10%-15%硝酸溶液循环清洗内壁，去除焊接氧化层，再用纯水冲洗后氮气烘干。
4.2 压力试验
强度试验：充入洁净氮气（纯度≥99.99%），升压至设计压力的1.5倍，保压30分钟，检查管道无变形、无泄漏为合格；
严密性试验：降至设计压力，保压24小时（高纯气体系统要求48小时），压力降≤0.02MPa即为合格。
4.3 泄漏检测
常规检测：用肥皂水涂抹所有接口、焊口，无气泡产生为合格；
可燃/有毒气体：使用气体探测器巡检，无报警即为合格；
高纯气体专项检测：采用氦质谱检漏仪，泄漏率≤1×10⁻⁹Pa·m³/s为合格。
4.4 功能调试
压力调节测试：逐级调整减压阀，检查压力输出稳定性，终端压力波动应≤10%；
报警联动测试：模拟气体泄漏，检查报警器应在30秒内响应，自动切断阀和排风系统应同步启动；
设备联动测试：连接气相色谱仪、ICP等实验设备，测试气体输出稳定性，验证设备运行精度符合要求。
五、工程验收：严格标准把控质量
5.1 外观验收
管道横平竖直，固定牢固，走向合理；
标识清晰完整，气体名称、流向标注正确；
管道与电源、热源保持安全距离（≥50cm）；
支架防腐处理完好，无锈蚀。
5.2 性能验收
压力稳定性：在设计压力下运行2小时，压力波动符合要求；
密封性：所有连接部位经检漏无泄漏；
安全性：安全阀、防爆片、报警器等安全装置齐全有效；
纯度验证：高纯气体系统出口检测，气体纯度符合设计要求。
5.3 资料验收
施工单位应提交完整竣工资料，包括：
竣工图纸、设计变更文件；
材料质量证明文件、检验报告；
压力试验记录、泄漏检测报告；
焊接记录、钝化记录；
设备说明书、合格证。
只有通过资料审查、外观检查、性能测试全部合格后，方可签署验收文件交付使用。
六、后期维护与管理：保障长期稳定运行
6.1 建立分级维护制度
根据气路系统使用特点，建立四级维护体系：
| 维护周期 | 维护内容 |
|---|---|
| 每日 | 检查气源压力、泄漏报警系统状态、紧急切断阀完好性 |
| 每周 | 检查管道接口、阀门是否结霜腐蚀，测试减压阀工作状态 |
| 每月 | 进行压力衰减试验，校准压力表、流量计，清洁/更换过滤器 |
| 每季度 | 检查管道支架松动情况，测试应急装置，统计气体消耗量 |
| 每年 | 全面系统检漏，对安全阀、报警器进行校准，更换老化密封件 |
6.2 专业维护要点
人员资质：维护工作必须由经过专业培训的人员进行，高压气路操作需要相应资质；
备件管理：建立关键备件库存（阀门、过滤器、密封垫等），确保故障时能够快速更换；
记录追溯：详细记录每次维护内容、故障情况、部件更换信息，建立完整维护档案，便于趋势分析和预防性维护。
6.3 日常管理规范
保持气间环境干燥、洁净、通风良好，避免灰尘、水汽、油脂污染系统；
严禁擅自修改气路布局、增加用气点，改造必须由专业团队实施；
实验人员不得随意调节减压阀压力参数，避免压力波动影响实验或造成安全隐患；
废弃气体钢瓶应及时更换，不得长时间存放于实验室内部。
七、关键注意事项：安全第一警钟长鸣
7.1 安全操作规范
维护检修前必须关闭气源阀门，彻底排尽管道内残余气体，确认压力为零后方可操作；
进入施工现场必须佩戴安全帽、防护手套，焊接作业必须佩戴防护面罩；
助燃气体系统维护严禁接触油污，防止发生爆炸；
可燃性气体施工区域严禁烟火，配备相应灭火器材。
7.2 常见风险防控
泄漏风险：接头、阀门、软管是泄漏高发部位，定期使用检漏仪检测，发现老化及时更换；
压力风险：严禁超压运行，安全阀定期校验，防止超压破裂；
交叉污染：更换气体种类时必须对管道进行彻底吹扫，避免不同气体交叉污染影响实验结果；
腐蚀风险：腐蚀性气体系统定期检查管道壁厚，发现腐蚀及时更换。
7.3 应急处理预案
实验室必须制定完善的气体泄漏应急预案，所有人员熟练掌握：
泄漏发生时：立即关闭气源总阀门，启动应急排风系统；
人员疏散：根据气体性质，向上风方向疏散，无关人员撤离现场；
险情处置：可燃气体泄漏严禁开关电器，使用防爆工具处理；有毒气体泄漏必须佩戴防毒面具；
事后检修：泄漏排除后，必须重新进行压力试验和检漏，确认合格后方可恢复使用。
7.4 人员培训要求
新员工上岗前必须接受气路安全操作培训，考核合格后方可独立操作；
定期组织应急演练，提高人员应急处置能力；
针对新增气体种类，及时开展专项培训，确保人员掌握气体特性和安全要求。

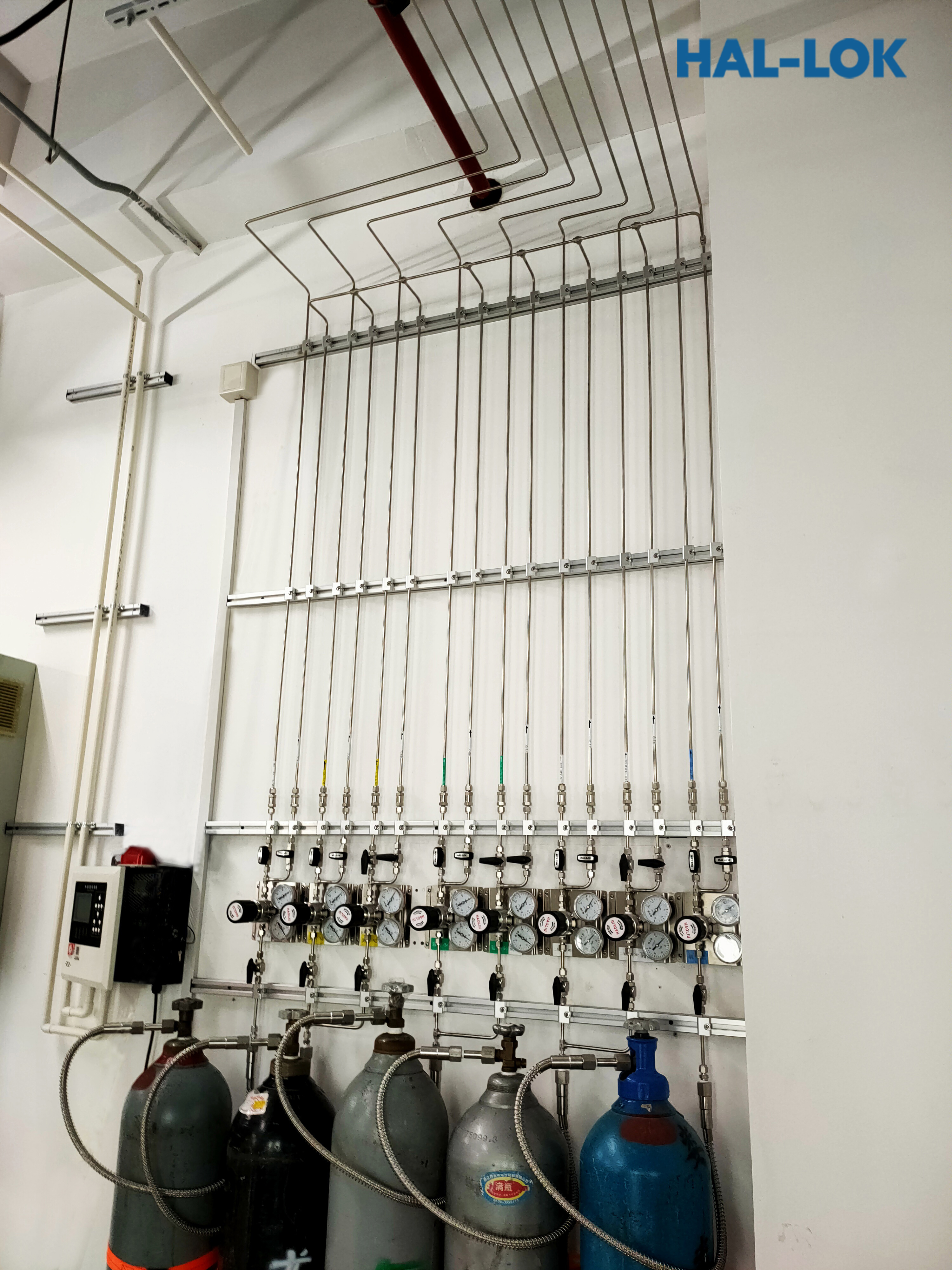

实验室气路系统成品
实验室气路工程是一项系统性工程，从设计、施工到运维，每个环节都容不得半点马虎。严格遵循规范流程，选择合格材料，把控施工质量，建立科学的维护体系，才能保障气路系统长期安全稳定运行，为实验研究提供可靠保障，保护实验室人员安全。
如果您正在规划实验室气路改造或新建项目，建议选择有资质的专业施工团队，切勿因贪图便宜留下安全隐患。
