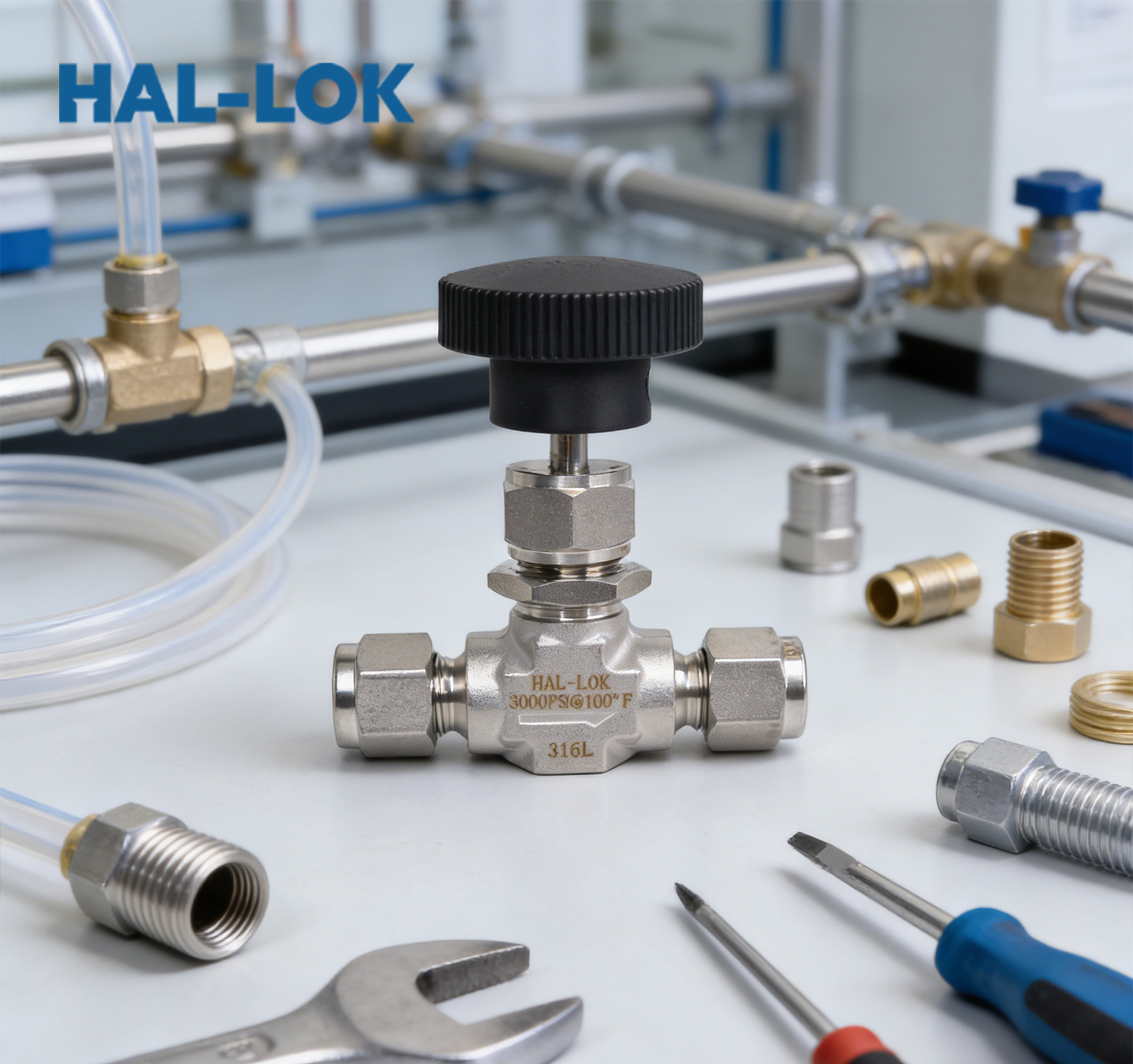

在工业管道系统中，不锈钢卡套直通针阀凭借其高精度流量控制、耐腐蚀性能和快速拆装特性，成为石油化工、电力、医药等领域的核心控制元件。本文将从安装教程、产品特点、工作原理、使用注意事项、维修维护及典型应用场景六个维度，系统解析这一精密阀门的全生命周期管理要点。
一、安装教程：从管道预处理到密封验证的标准化流程
1管道预处理
切割要求：使用管割刀或激光切割技术，确保管端垂直度误差≤0.5°，避免毛刺残留。例如，在炼油厂催化裂化装置中，管端倾斜超过0.5°会导致卡套刃口嵌入不均，引发泄漏。
清洁标准：采用超声波清洗去除油污，并用高压氮气吹扫至洁净度达到ISO 14644-1 Class 5级，防止杂质划伤卡套内锥面。
折弯处理：若需折弯管道，需保证管端至弯曲点的直线段长度≥3倍螺母长度，避免应力集中导致密封失效。
2卡套组件装配
方向确认：将螺母、前卡套、后卡套依次套入管道，注意卡套刃口朝向接头体锥面。某海上平台曾因卡套装反导致密封失效，造成每年600万元维护成本损失。
润滑处理：在接头体螺纹和卡套外表面涂抹含二硫化钼的抗咬合润滑脂，降低拧紧扭矩波动范围。
预装定位：将管道插入接头体至底部，用手旋紧螺母至接触卡套，此时需确保管道轴线与接头体同轴度≤0.2mm。
3扭矩控制与密封验证
分阶段拧紧：
第一阶段：用扭矩扳手按顺时针方向拧紧螺母至标准扭矩值的70%（如DN15阀门约45N·m），此时卡套刃口开始嵌入管壁。
第二阶段：继续拧紧至扭矩值突增点（压力点），再额外旋转1/4-1/2圈，使后卡套形成第二道机械支撑。
密封检测：
气体介质：采用氦质谱检漏仪，检测灵敏度达1×10⁻⁹ Pa·m³/s。
液体介质：施加1.5倍工作压力进行水压试验，保压30分钟无压降。
动态验证：在系统运行初期，每2小时检查一次连接处温度变化，异常升温可能暗示密封不良。
二、产品特点：六大核心优势构建技术壁垒
1. 材料耐蚀性
双相不锈钢应用：采用2205（UNS S31803）材质，在含氯离子环境中耐点蚀当量数（PREN）≥35，较316L不锈钢提升50%耐蚀性。
表面处理技术：通过电解抛光使表面粗糙度Ra≤0.4μm，有效抑制微生物附着，满足FDA食品级要求。
2. 密封可靠性
初始密封：卡套刃口嵌入管壁形成金属密封，泄漏率≤1×10⁻⁶ mbar·L/s。
次级密封：后卡套与接头体锥面形成球面接触，承受振动载荷能力提升3倍。
应急密封：当主密封失效时，卡套弹性变形可提供临时密封，争取维修时间。
3. 结构紧凑性
微型化设计：DN10阀门长度仅120mm，重量较法兰连接阀门减轻40%，特别适用于空间受限的核电站主管道。
模块化组合：可集成压力传感器、流量计等元件，实现"阀表一体化"设计，某化工厂通过此方案减少管道接头数量30%。
4. 耐温耐压性
超低温应用：采用316L Mod.材质，在-196℃液氮环境中仍保持韧性，断裂伸长率≥35%。
高压承载：通过有限元分析优化卡套结构，在63MPa压力下应力集中系数≤1.8，远低于安全系数3.0标准。
5. 快速拆装性
无火连接技术：整个安装过程无需焊接，避免产生热影响区，特别适用于海上平台等易燃易爆环境。
重复使用性：卡套组件可拆卸重装5次以上，经超声波清洗后密封性能恢复率≥95%。
6. 智能集成潜力
物联网接口：预留M12传感器接口，可集成温度、压力、振动监测模块，实现预测性维护。
数字孪生应用：通过ANSYS仿真建立阀门数字模型，优化卡套几何参数，使密封寿命从5年延长至8年。
三、工作原理：机械密封与流体控制的精密耦合
1. 密封形成过程
当拧紧螺母时，后卡套推动前卡套沿接头体24°锥面滑动，产生三个关键动作：
刃口嵌入：前卡套内刃以0.1-0.3mm深度切入管壁，形成第一道金属密封。
弹性变形：后卡套产生3%-5%的塑性变形，储存弹性势能，提供持续密封压力。
球面接触：前卡套外锥面与接头体形成30°-45°球面接触，分散介质压力载荷。
2. 流量控制机制
针型阀芯设计：采用60°锥角阀芯，配合0.05-0.5mm流通间隙，实现流量线性调节。
流体力学优化：通过CFD仿真优化阀座流道，使流阻系数ξ≤1.2，较传统截止阀降低40%。
动态密封技术：在阀芯运动过程中，PTFE密封圈通过弹性变形补偿加工误差，确保全程密封。
四、使用注意事项：从安装到运行的十二项关键准则
1. 介质兼容性
氯离子限制：在316L材质阀门中，氯离子含量需≤25ppm，否则可能引发应力腐蚀开裂。
氢脆防护：用于氢气管道时，需进行200℃、4小时的真空脱氢处理，降低氢扩散速率。
2. 操作规范
扭矩控制：使用数字扭矩扳手，避免因扭矩过大导致卡套过度变形（允许误差±5%）。
启闭速度：阀门全开/全闭时间应≥5秒，防止水锤效应损坏密封面。
介质流向：必须按阀体箭头指示方向安装，反向压力可能使卡套松动。
3. 环境适应性
振动防护：在振动频率＞20Hz的场合，需加装橡胶减震垫，降低密封失效风险。
紫外线防护：户外安装时需选用316L+PTFE涂层阀门，防止紫外线加速密封材料老化。
4. 维护周期
日常检查：每日记录阀门温度、压力参数，建立运行档案。
季度维护：每3个月检查卡套紧固状态，重新涂抹润滑脂。
年度大修：每年拆卸清洗阀门内部，更换O型圈等易损件。
五、维修维护：从故障诊断到部件更换的系统方案
1. 常见故障诊断
| 故障现象 | 可能原因 | 解决方案 |
|---|---|---|
| 外部泄漏 | 卡套松动/管壁损伤 | 重新拧紧螺母/更换管道 |
| 内部泄漏 | 阀座划伤/密封圈老化 | 研磨阀座/更换密封圈 |
| 操作卡滞 | 填料过紧/阀杆弯曲 | 调整填料压盖/校正阀杆 |
| 流量不稳定 | 阀芯磨损/介质杂质超标 | 更换阀芯/安装过滤器 |
2. 关键部件更换
卡套更换步骤：
拆卸螺母，取出旧卡套
用内径千分尺测量管径，选择匹配卡套
按安装流程重新组装，扭矩值较首次安装降低10%
密封圈更换标准：
PTFE密封圈：压缩量损失＞20%时更换
金属密封圈：表面划痕深度＞0.05mm时更换
3. 修复工艺
阀座堆焊修复：采用等离子喷涂技术，在磨损阀座表面堆焊Stellite 6合金，硬度达HRC 45。
阀杆镀铬处理：对磨损阀杆进行硬铬电镀，厚度0.05-0.1mm，提高耐磨性和耐蚀性。
六、典型应用场景：五大行业的深度实践
1. 石油化工
催化裂化装置：在反应器出口高温（550℃）、高压（8MPa）工况下，采用双卡套结构阀门，实现零泄漏控制。
加氢装置：针对氢气介质，选用经过真空脱氢处理的316L阀门，服务寿命达10年。
2. 电力行业
超临界机组：在600℃蒸汽管道中，采用Inconel 625卡套阀门，承受热疲劳循环次数≥10⁴次。
核电站：通过ASME BPVC III级认证的阀门，用于一回路冷却剂系统，满足10⁻⁷ S/cm电导率要求。
3. 医药制造
无菌灌装线：采用316L+电解抛光阀门，表面粗糙度Ra≤0.2μm，配合SIP/CIP清洗，满足GMP要求。
生物反应器：集成压力传感器的智能阀门，实时监测发酵罐压力，控制精度±0.01MPa。
4. 食品加工
啤酒生产线：采用304+硅橡胶密封阀门，通过FDA认证，可承受130℃巴氏杀菌。
乳制品管道：配备快拆式卡套阀门，清洗时间从2小时缩短至30分钟，提高生产效率。
5. 半导体制造
超纯水系统：采用PVDF材质阀门，金属离子析出量＜0.1ppb，满足SEMI F57标准。
特气输送：在SiH₄等腐蚀性气体管道中，采用PFA内衬阀门，耐腐蚀性提升10倍。
不锈钢卡套直通针阀作为工业管道系统的"精密关节"，其性能直接关系到整个系统的安全性和经济性。通过标准化安装、科学维护和智能化升级，可显著提升阀门使用寿命，降低全生命周期成本。随着材料科学和物联网技术的发展，下一代智能卡套阀门将具备自诊断、自适应能力，为工业4.0时代提供更可靠的流体控制解决方案。
