在工业流体传输系统中，管道连接技术直接决定了系统的安全性、可靠性与维护效率。卡套式管接头凭借其独特的设计原理与卓越性能，成为全球小径管道（通常指外径4-42mm）领域的“万金油”解决方案。从炼油化工到半导体制造，从深海探测到航天工程，其身影无处不在。本文将从技术原理、结构优势、应用场景及发展趋势四个维度，解析卡套式管接头如何以“小身材”成就“大作为”。
一、技术原理：双重密封的机械智慧
卡套式管接头的核心设计基于双重密封机制，通过金属卡套的塑性变形实现机械锁紧与密封。其典型结构由三部分组成：
接头体：内含24°精密锥面，与卡套形成球面接触密封；
卡套：前端为锋利内刃口，后端为弹性支撑结构；
螺母：通过螺纹传递轴向力，驱动卡套变形。
工作过程可分为三个阶段：
预装阶段：将卡套与螺母套入钢管，插入接头体至底部；
变形阶段：旋紧螺母时，轴向力推动卡套沿24°锥面滑动，前端内刃切入钢管外壁（切入深度0.25-0.5mm），形成第一道密封；
锁紧阶段：卡套后端因弹性变形拱起，与接头体锥面形成第二道环状密封带，同时通过弹性预紧力抵消振动，防止螺母松动。
技术突破：
双卡套结构：1947年，美国人佛瑞德·雷能（Fred A. Lennon）发明双卡套接头，通过前卡套密封、后卡套支撑的分工设计，将抗爆破压力提升至管材额定值的2倍以上，并实现真空环境密封。
弹性密封技术：90年代，派克（Parker）等企业推出EO-2型卡套，采用弹性密封圈替代传统金属硬密封，复装密封性提升50%，寿命延长至10万次以上。

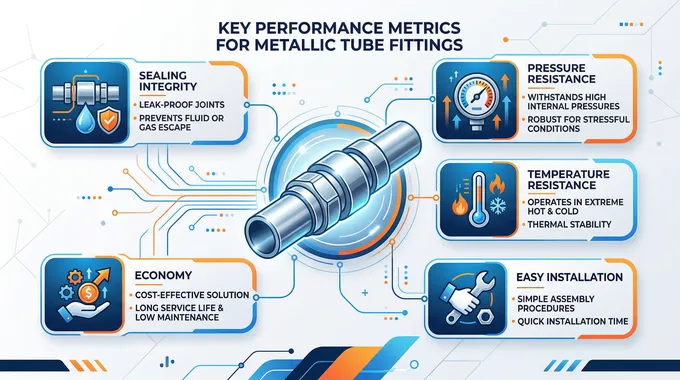

二、结构优势：五维性能的全面领先
卡套式管接头之所以能成为“万金油”，源于其在密封性、耐压性、耐温性、安装性、经济性五大维度的综合优势。
1. 密封性：双重保障，滴水不漏
金属对金属密封：卡套内刃与钢管的机械咬合形成第一道密封，锥面接触形成第二道密封，可承受420Bar（6000psi）高压，泄漏率低于1×10⁻⁹ Pa·m³/s（氦质谱检漏标准）。
弹性补偿机制：卡套中部拱起设计可吸收振动与热膨胀，在-200℃至538℃极端温度下仍保持密封，适用于氢能源车辆等新兴领域。
2. 耐压性：超越管材的强度
爆破压力测试：优质卡套接头可承受管材爆破压力的1.5-2倍而不泄漏，例如φ10mm不锈钢接头在63MPa压力下持续工作1000小时无失效。
材料创新：采用316L不锈钢、镍基合金等高强度材料，配合表面镀银或聚四氟乙烯（PTFE）涂层，抗腐蚀性能提升3倍，寿命延长至20年以上。
3. 安装性：三步完成，无需焊接
标准化流程：
切割钢管并去除毛刺；
套入卡套与螺母，插入接头体；
用扳手拧紧螺母至力矩激增点（如φ6mm管需64-115N·m），再旋转1/4-1/2圈。
工具简化：仅需普通扳手即可完成安装，对比焊接需专业设备与资质，安装成本降低70%。
可重复拆装：卡套弹性设计允许反复拆卸50次以上，密封性能无衰减，适用于设备维护与升级场景。
4. 经济性：全生命周期成本最优
材料节省：无需焊接耗材，卡套重量仅为同等性能焊接接头的1/3。
效率提升：单接头安装时间从焊接的2小时缩短至5分钟，综合成本降低60%。
维护成本：泄漏率比螺纹接头低90%，年维护费用减少80%。
三、应用场景：从工业到民用的全覆盖
卡套式管接头的“万金油”特性，使其在以下领域成为首选方案：
1. 石油化工：高危环境的可靠连接
应用案例：在海上石油平台，卡套接头用于井口控制盘、化学注射系统等场景，其耐压420Bar、耐温200℃的性能可抵御高压与海水腐蚀。
数据支撑：全球90%的炼油厂采用卡套接头连接仪表管路，泄漏事故率低于0.01%。
2. 半导体制造：超纯介质的零污染传输
材料创新：PFA卡套接头通过化学惰性表面处理，颗粒释放量低于0.1μg/cm²，满足硅烷等超高纯气体传输需求。
市场地位：在半导体设备管路系统中，卡套接头市占率超过85%。
3. 航空航天：轻量化与高可靠的平衡
技术突破：钛合金卡套接头将重量减轻40%，同时通过NASA标准认证，用于火星探测器燃料管路。
性能验证：在-180℃低温环境下，卡套接头仍保持密封，支撑长征系列火箭液氧管路可靠运行。
4. 民用领域：便捷与安全的结合
氢能源车辆：符合EC-79认证的卡套接头用于氢气储罐连接，泄漏率低于0.1ppm，保障行车安全。
食品制药：316L不锈钢卡套接头通过FDA认证，用于啤酒生产线与疫苗生产设备，避免焊接污染风险。
四、发展趋势：智能化与集成化的未来
面对工业4.0与碳中和目标，卡套式管接头正朝以下方向进化：
1. 智能化监测
嵌入式传感器：在卡套内部集成压力与温度传感器，通过物联网实时监测管路状态，预警泄漏风险。
案例：派克A-LOK Smart系列接头已实现数据上传与云端分析，维护效率提升3倍。
2. 集成化设计
多功能接头：将阀门、过滤器等功能集成于卡套接头，减少管路连接点，降低泄漏风险。
市场反馈：在化工行业，集成式卡套接头使系统复杂度降低40%，安装时间缩短60%。
3. 绿色制造
轻量化材料：采用碳纤维复合材料卡套，重量减轻60%，碳排放降低50%。
循环经济：设计可拆卸卡套结构，支持接头回收再利用，符合ESG标准。
结论
卡套式管接头以其“双重密封、五维领先”的技术优势，成为全球小径管道领域的“万金油”解决方案。从深海到太空，从工业到民用，其应用边界不断拓展。未来，随着智能化与绿色化技术的融合，卡套接头将持续赋能工业流体传输系统，推动行业向更安全、更高效、更可持续的方向发展。正如行业专家所言：“在管道连接领域，卡套式管接头不是唯一选择，但往往是最佳选择。”
