卡套接头作为工业管道连接领域的核心部件，凭借其耐高压、耐腐蚀、安装便捷等特性，广泛应用于石油化工、电力、食品制药等行业。其安装质量直接影响系统密封性与运行稳定性，错误的操作可能导致泄漏、振动甚至设备损坏。本文基于行业实践与权威技术资料，系统梳理卡套接头的标准化安装流程，结合关键参数、工具选择及故障预防措施，为工程技术人员提供可落地的操作指南。
一、安装前准备：奠定成功基础
1.1 工具与材料准备

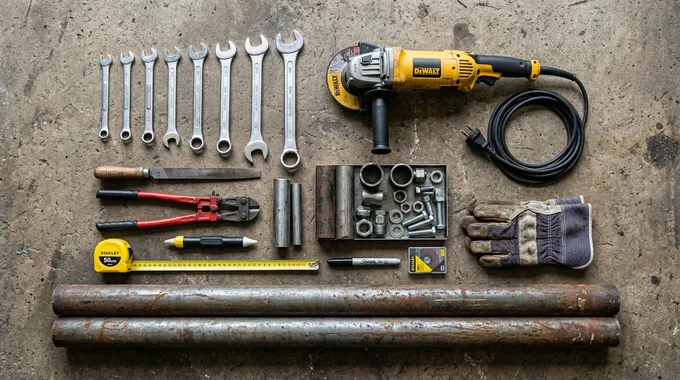

必备工具：管切割机（或锯床）、去毛刺工具（锉刀/砂纸）、高压气枪、扭矩扳手（精度±5%）、标记笔、润滑剂（如硅基润滑脂）。
关键材料：符合设计要求的无缝钢管（材质需与卡套匹配，如316L不锈钢对应316L卡套）、卡套接头组件（接头体、前卡套、后卡套、螺母）。
辅助工具：间隙检测规（用于首次安装验证）、水平仪（确保管道垂直度）、游标卡尺（测量管径公差）。
案例警示：某化工项目因使用普通碳钢管替代316L不锈钢管，导致卡套内刃无法有效咬入管壁，系统试压时发生大规模泄漏，直接损失超50万元。
1.2 管道预处理
切割要求：使用专用管切割机，确保端面垂直度≤0.5°（角度偏差超标会导致卡套受力不均）。若采用手工锯切，需用砂纸打磨至端面粗糙度Ra≤3.2μm。
去毛刺规范：用锉刀或去毛刺工具清除内外毛刺，重点处理管口内壁0.5mm范围内的凸起，避免刺破卡套密封环。
清洁标准：用高压气枪吹扫管内杂质，再用无纺布蘸取酒精擦拭管口内外壁，确保无油污、金属屑等污染物。
数据支撑：行业统计显示，60%的早期泄漏事故源于管道预处理不足，其中毛刺残留占比达35%。
1.3 环境检查
温度要求：安装环境温度需在-20℃至60℃之间，低温环境需预热卡套至20℃以上以避免脆裂。
空间要求：确保操作区域有足够空间（至少比管径大2倍），便于扭矩扳手自由旋转。
系统状态：若为维修拆装，必须先泄压至0MPa，并挂"禁止操作"警示牌。
二、卡套组件预装：精准定位是关键
2.1 组件排序与方向确认

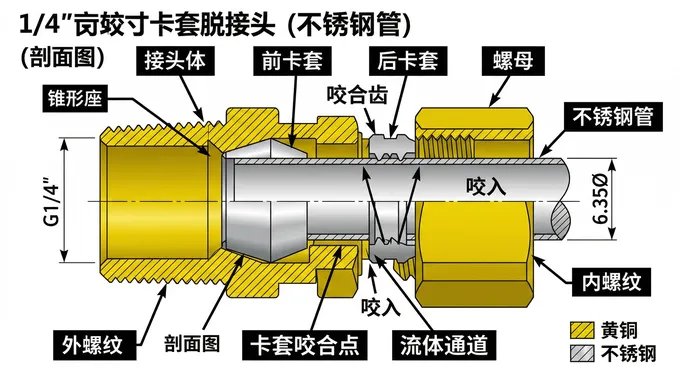

顺序安装：将螺母、后卡套、前卡套依次套入管端（注意双卡套接头的后卡套需紧贴螺母）。
方向标识：在螺母6点钟位置做标记线，作为后续拧紧角度的基准参考。
操作技巧：对于小口径管（≤1/2英寸），可用台钳固定管端，避免套入时组件滑落。
2.2 预装深度控制
插入深度：将管端插入接头体直至触底，用标记笔在管外壁划出接头体端面位置线。
深度验证：用游标卡尺测量管口到标记线的距离，确保符合设计要求（如1英寸管预装深度应为25.4mm）。
常见错误：预装不足会导致卡套未完全咬入管壁，预装过深则可能压损接头体密封面。
2.3 初步拧紧
手动旋紧：用手指拧紧螺母至无法转动，此时卡套处于初始定位状态。
扭矩监控：使用扭矩扳手记录初始扭矩值（如1/2英寸卡套初始扭矩约为15N·m），作为后续拧紧的对比基准。
行业规范：API 6A标准要求，预装阶段不得使用加力杆，避免过度压缩卡套。
三、压力点识别与拧紧控制
3.1 压力点判断方法
扭矩突变法：用扭矩扳手以5N·m/s的速率缓慢拧紧螺母，当扭矩值突然上升（通常增加30%-50%）时，即达到压力点。
声音识别法：压力点附近会发出"咔嗒"声，这是卡套内刃开始切入管壁的典型特征。
标记偏移法：若初始标记在6点钟位置，压力点时标记会偏移至7-8点钟方向。
案例分析：某海上平台项目因未识别压力点，导致卡套过度拧紧，管壁被切穿引发天然气泄漏，被迫停产检修72小时。
3.2 最终拧紧角度控制
标准拧紧量：达到压力点后，继续拧紧螺母1/4至1/2圈（具体角度需参考厂家手册，如Parker A-LOK接头要求1-1/4圈）。
角度验证：用角度尺测量螺母最终位置与初始标记的夹角，误差需控制在±5°以内。
双卡套特殊要求：后卡套需在压力点后产生0.05-0.1mm的轴向位移，形成第二道机械锁紧。
数据参考：SWAGELOK公司测试显示，1/2英寸不锈钢卡套在1-1/4圈拧紧量下，可承受42MPa压力不泄漏。
四、安装质量验证：多维度检测
4.1 视觉检查
卡套状态：前卡套刃口应均匀嵌入管壁，形成0.02-0.05mm深的咬痕环；后卡套尾部应与接头体锥面完全贴合。
管端形变：管口外壁应有轻微凸起（高度≤0.1mm），且凸起带需连续无间断。
组件位置：螺母端面与接头体间隙应均匀（偏差≤0.5mm），卡套不得有轴向移动。
4.2 功能测试
保压测试：按设计压力的1.5倍进行水压试验（如系统设计压力10MPa，则测试压力为15MPa），持压30分钟无泄漏。
振动测试：对运动部件（如旋转设备连接管）施加模拟振动（频率10-500Hz，振幅±2mm），验证卡套抗松动能力。
温度循环测试：在-20℃至150℃范围内进行3次冷热循环，检查密封性能是否衰减。

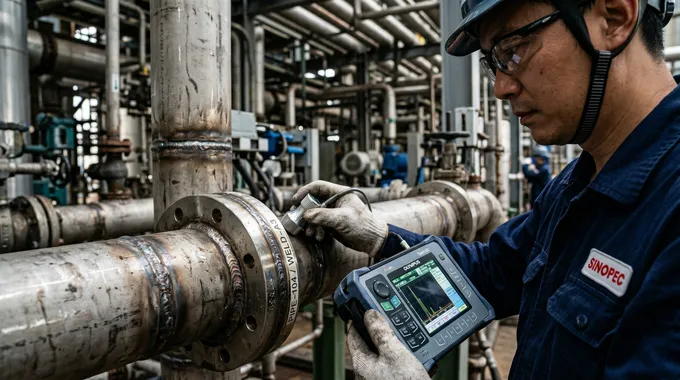

工具应用：使用超声波泄漏检测仪可识别微小泄漏（灵敏度达1×10⁻⁶ Pa·m³/s）。
五、重复拆装规范：延长使用寿命
5.1 拆卸前准备
压力释放：通过专用泄压阀将系统压力降至0MPa，并等待10分钟使压力平衡。
标记记录：在螺母与接头体连接处划对齐线，记录原始拧紧角度（如"初始标记在6点，最终在9点"）。
工具选择：使用专用卡套拆卸工具（如SWAGELOK SW-2拆卸钳），避免损伤卡套刃口。
5.2 拆装次数限制
材质影响：316L不锈钢卡套可重复拆装5-8次，黄铜卡套仅限2-3次。
损伤判断：若卡套刃口出现卷边、裂纹或管壁咬痕深度＞0.1mm，必须更换新卡套。
润滑强化：重复安装时，在卡套外表面涂抹二硫化钼润滑脂，可降低摩擦系数30%。
行业建议：关键系统（如核电、化工主流程）建议每次拆装后更换卡套，确保绝对安全。
六、故障预防与优化建议
6.1 常见问题解决方案
| 问题现象 | 根本原因 | 解决方案 |
|---|---|---|
| 泄漏 | 卡套未咬入管壁 | 重新安装，确保压力点识别准确 |
| 振动松动 | 拧紧量不足 | 增加1/8圈拧紧量，并涂防松胶 |
| 管壁切穿 | 过度拧紧或管材偏硬 | 更换软态管材，严格控制拧紧角度 |
| 安装困难 | 卡套与管径不匹配 | 重新选型，确保公差配合（H8/f7） |
6.2 工艺优化方向
数字化安装：采用智能扭矩扳手（如NORBAR PTM系列），实时显示扭矩-角度曲线，自动判断压力点。
3D模拟验证：通过ANSYS等软件模拟卡套受力状态，优化拧紧策略。
模块化设计：对频繁拆装部位采用卡套接头+快速接头的组合方案，缩短维护时间。
前沿技术：某德企已开发出自感知卡套接头，通过内置传感器监测密封状态，实现预测性维护。
卡套接头的安装是"细节决定成败"的典型场景，从管道预处理到最终验证，每个环节都需严格遵循技术规范。通过标准化流程、精准化控制、数字化工具的应用，可显著提升安装质量与系统可靠性。工程人员应持续积累实践经验，结合厂家技术更新，不断优化安装工艺，为工业安全运行保驾护航。
