在工业厂房或图纸上，常常会看到密密麻麻的管道符号如“DN400”、“Φ108×4”，以及现场五颜六色、带有神秘色环的管道。这些复杂的符号和花花绿绿的颜色往往让人眼花缭乱，即便是初入工程领域的从业者，也可能在细节处栽跟头。今天我们将彻底揭开这些“管道密码”，带您全面解析管道直径的标识体系与颜色规范。

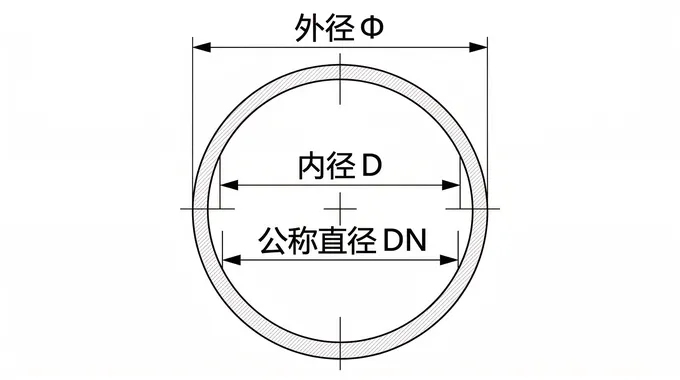

一、DN、Φ、D、d 到底指什么？
在管道工程的设计与施工中，管径的标注是最基础也是最核心的数据。不同的材质、不同的制造工艺，决定了它们使用不同的字母来代表尺寸。
DN（公称直径）：既不是管道的实际内径，也不是实际外径，而是外径与内径的平均值，或者说是一个标准通径。主要用于钢管、铸铁管、PVC管、PE管等管材以及各种阀门、管件的标准化匹配。例如“DN400”意味着公称直径为400mm。
Φ（外径）：代表的是圆的直径，专门用来指代外径。标注时必须同时明确壁厚，如“Φ25×3”表示外径25mm，壁厚3mm。主要应用于无缝钢管、有色金属管道及部分不锈钢管。
D（内径）：大写的D通常被用来泛指管道的内径，尤其是在进行流体力学计算或特定非标管道加工时。
d（内直径）：小写的d主要用于混凝土管、陶土管、钢筋混凝土承插管等非金属厚壁管材的内直径标注。
二、国标管道颜色代表什么？
在复杂的工业现场，工人需要一眼辨认出管道内的介质，这就必须依赖一套严密、科学的国家色彩标识标准。以下是依据最新GB 2894-2025及GB 7231-2003标准的管道颜色与介质对应表：
颜色 | 代表介质与含义 |
艳绿色 | 水（工业用水、循环水、冷却水或生活用水） |
大红色 | 水蒸气（防烫伤）与消防专用系统 |
淡灰色 | 空气（仪表空气或工厂压缩空气） |
中黄色 | 气体（燃气、混合气体或氮气，具警示意味） |
紫色 | 酸与碱（强烈腐蚀性化学介质） |
棕色 | 可燃液体（原油、重油、润滑油、甲醇等） |
黑色 | 其他特殊液体（如冷冻盐水） |
淡蓝/淡黄 | 氧气专用（严禁混淆） |
三、标识规范与色环

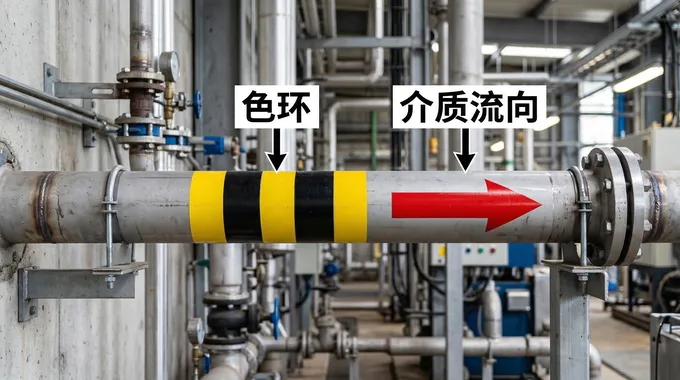

在大型工程的安全管理中，仅仅涂色是不够的。许多工厂采用色环标识。一个标准的色环包含主色环（占总宽度的70%-80%，决定介质大类）和辅助色环（占20%-30%，标明具体性质）。剧毒或高危化学品必须增加黄黑相间的斑马线色环。此外，所有的标识处必须标明清晰的流向箭头，且箭头方向必须与管道内介质的实际运行方向严格一致。
读懂管道的直径符号与颜色密码，不仅是工程人员的必修课，也是了解现代工业运作逻辑的窗口。这些符号和色彩是人类在工业化进程中凝结而成的通用语言，保护着一线工人的生命。扫码关注，获取更多工程干货知识！
