在工程现场，你是否遇到过这样的尴尬瞬间：拿着一张密密麻麻的P&ID图纸，指着上面的一个符号问老师傅：“这是什么阀？”识图是工程人的入行第一课。今天，我们结合国标与实战经验，深度拆解常用阀门的符号与实物对照，助你从“小白”进阶为“老手”。
依据标准： GB/T 6567.4-2008
这是一份不讲枯燥理论，只讲现场“硬通货”的实战指南。
一、 截断类阀门：管道系统的“开关”

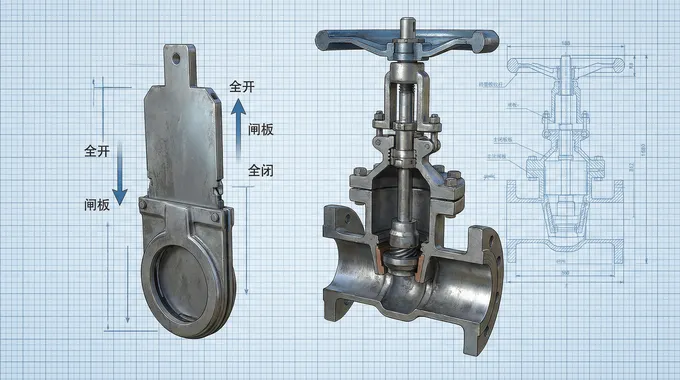

1. 闸阀 (Gate Valve)
【符号特征】 在标准的P&ID图中，闸阀通常表现为两个三角形顶点相对（类似领结形状），或者是矩形框内画一条垂直线段。那个垂直线段，形象地代表了“闸板”垂直切断流体的动作。
【实物辨识与硬核知识】
闸阀通常个头较高，特别是明杆闸阀，开启时阀杆像天线一样伸出。设计时必须考虑上方是否有电缆桥架。它的原理像古代城门的“千斤闸”一样垂直上下。工程禁忌：严禁用于调节流量！半开状态会导致密封面被高速流体“拉丝”。

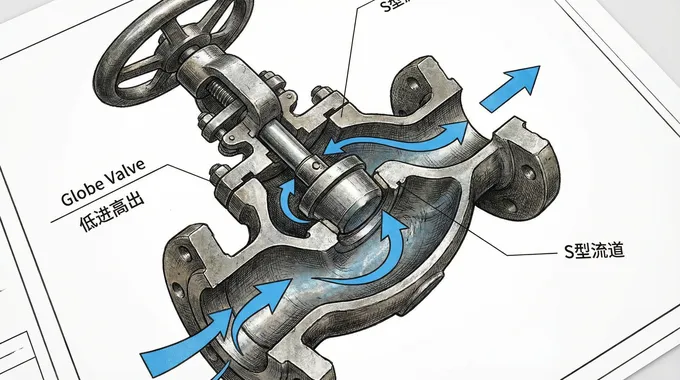

2. 截止阀 (Globe Valve)
【符号特征】 符号通常是一个圆圈或矩形，中间有一个实心黑点，或者是一个三角形顶点指向介质流向，底部加横线。那个黑点或特殊的转折，暗示了流体在阀门内部经历了“S”形的曲折路径。
【实物辨识与硬核知识】
相比闸阀，截止阀显得更“胖”更“圆”，阀体呈球状。安装铁律是“低进高出”。观察阀体侧面的箭头，必须让介质从阀瓣下方进入。它密封性极好，常用于需要严密关断或精确调节流量的场合。
3. 球阀 (Ball Valve)
【符号特征】 圆形中间带一个圆点，或者圆形内加十字标识。那个圆形象征着阀芯是一个球体。
【实物辨识】 球阀最友好的地方在于看手柄就知道开关状态：手柄顺着管道是“开”，垂直管道是“关”。开关极快（1/4圈），几无流阻。
4. 蝶阀 (Butterfly Valve)
【符号特征】 圆形中间加一条斜线，或者像两翼张开的蝴蝶。它是阀门界的“超薄款”，通常采用对夹式安装。适合大口径低压管道，比如DN500的水管，一个人就能扛动。
二、 防逆流与保护类：系统的“安全卫士”

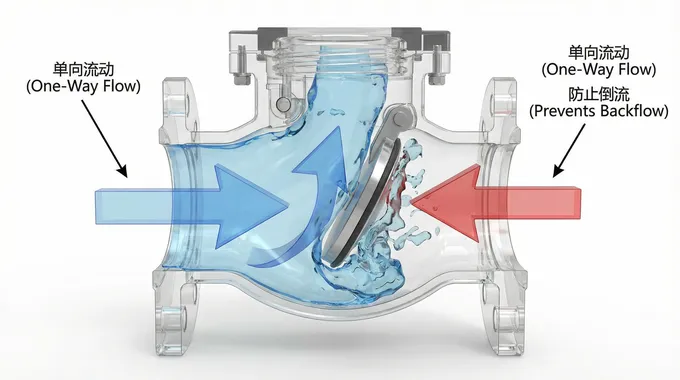

1. 止回阀 (Check Valve)
【符号特征】 带箭头的直线，箭头指示流向，尾部通常有一条短横线；或者是三角形（顶角指向流向）。
【实物辨识】 只许进，不许出。旋启式像门一样摆动，阻力小；升降式密封好但阻力大，且只能安装在水平管道上。

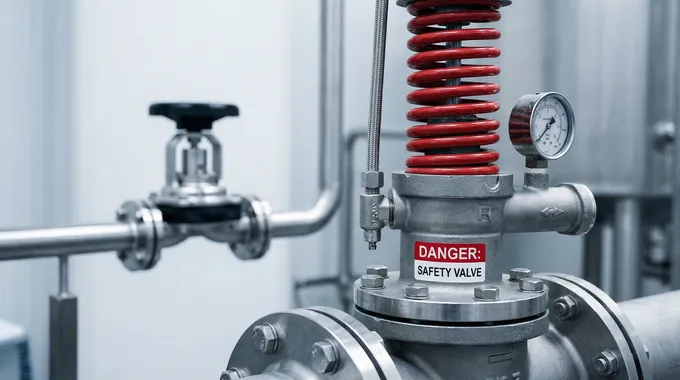

2. 安全阀 (Safety Valve)
【符号特征】 三角形顶部开口，内部加波浪线或弹簧示意图，旁边常标注Ps（设定压力）。
【实物辨识】 它是压力容器的最后一道防线。必须垂直安装，铭牌上写着整定压力（如1.0MPa）。看到铅封损坏，千万别用！
三、 特殊功能类：工艺流程的“调节者”
1. 隔膜阀 (Diaphragm Valve)
【符号特征】 矩形框内有一条波浪线。波浪线代表柔性的橡胶或隔膜。这是制药（GMP车间）、食品、半导体行业的标配，因为没有死角，不会藏污纳垢。
2. 疏水阀 (Steam Trap)
【符号特征】 倒置梯形中间加波浪线，或圆形内加黑色实心圆点。功能是“阻汽排水”，防止蒸汽系统中产生“水击”震裂管道。
四、 读懂阀体上的“暗号”
根据 GB/T 12220-89，阀体铸字包含关键信息，忽视它们可能酿成大祸：
DN (公称通径)：如 DN50。注意，DN 是标准代号，不完全等于内径。
PN (公称压力)：如 PN16。代表最大工作压力1.6MPa。高压系统误用低压阀门，就是炸弹！
材料代码：WCB (碳钢，易锈)、CF8 (304不锈钢)、CF8M (316不锈钢，耐腐蚀)。
流向箭头：截止阀、止回阀等，安装时箭头必须与介质流动方向一致，这是底线。
阀门虽小，关乎安全。看懂符号，摸透实物，是每一个工程技术人员的必修课！
