在现代工业的金字塔尖，无论是良率价值连城的晶圆制造，还是奔向深空的运载火箭，管路系统的“零泄漏”不再是单纯的工程指标，而是关乎生死的安全红线。作为超洁净、高真空及高压场景下的终极解决方案，VCR接头（Vacuum Coupling Radius Seal）以其独特的金属面密封机制，成为了流体控制领域的“皇冠明珠”。本文将深度拆解VCR接头的技术内核，揭示这一“隐形冠军”如何支撑起高精尖产业的精密运转。
序言：看不见的生命线
如果你曾走进一座造价百亿美元的晶圆代工厂，你会发现头顶密布着错综复杂的管路系统。这些管道中流淌着剧毒的电子特气、超纯水或极度活泼的化学试剂。在这些微观的“工业血管”中，哪怕是一颗微粒的脱落、一次微小的泄漏，都可能导致整条产线报废，甚至引发灾难性的安全事故。
究竟是什么力量，锁住了这些极度危险又极度昂贵的流体？答案往往指向一个不起眼的部件——VCR接头。它不依赖橡胶，不使用特氟龙，而是用最原始也最极致的物理法则——金属对金属的死磕，构筑了现代工业最坚固的防线。
一、 原理重构：金属形变的艺术
VCR接头之所以能成为半导体与航天领域的标配，其核心在于它彻底抛弃了传统的弹性体（如O型圈）密封逻辑。它的工作原理，是一场关于材料力学与精密加工的完美演绎。
1.1 零间隙的微观互锁
VCR的全称是Vacuum Coupling Radius Seal，直译为真空联结径向密封。其核心机制可以概括为“三步走”的物理过程：
机械加载：当技术人员旋紧螺母时，内、外螺纹的互锁产生巨大的轴向推力。
能量传递：这股推力迫使两端的金属凸缘（Glands）向中间逼近，无情地挤压位于中心的金属垫片（Gasket）。
塑性封锁：垫片通常由比接头本体稍软的金属（如银镀层、镍或316L不锈钢）制成。在极高压力下，垫片发生塑性变形，金属“流动”并填平了接触面上所有的微观凹凸不平。
1.2 为什么是“金属对金属”？
与卡套接头通过机械抓紧管壁不同，VCR是面密封。这种“硬碰硬”的设计解决了两大痛点：
无渗透性：氦气分子极小，能穿透橡胶，但无法穿透致密的金属晶格，因此VCR能实现$10^{-9}$ mbar甚至更高级别的真空度。
耐老化：橡胶会老化变脆，而金属在高温、辐射下依然稳定。
二、 结构解剖：精密五件套的系统工程

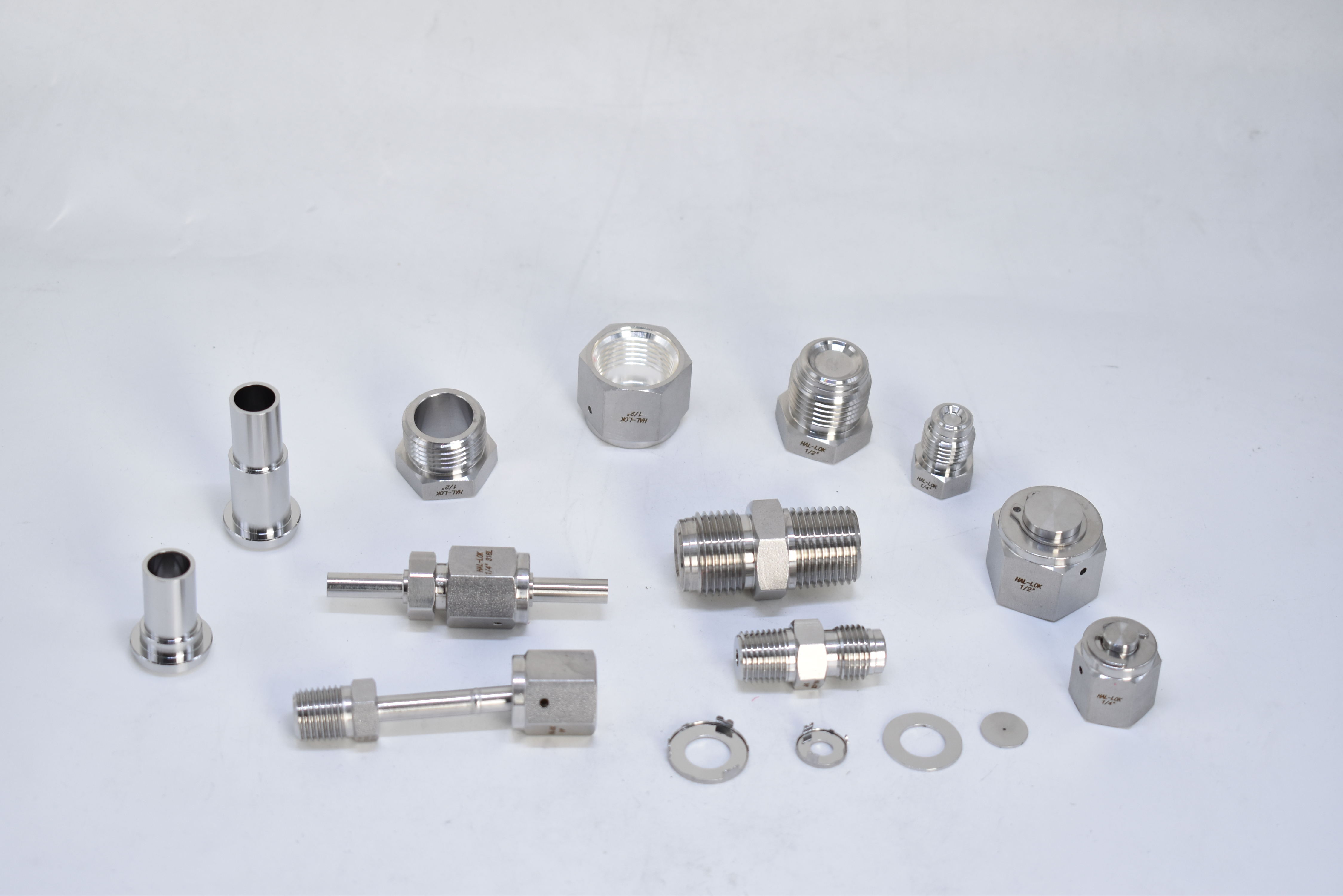

一个标准的VCR接头并非单一零件，而是一个由五个精密部件协同工作的系统。任何一个环节的公差失控，都会导致密封失效。
2.1 核心组件详解

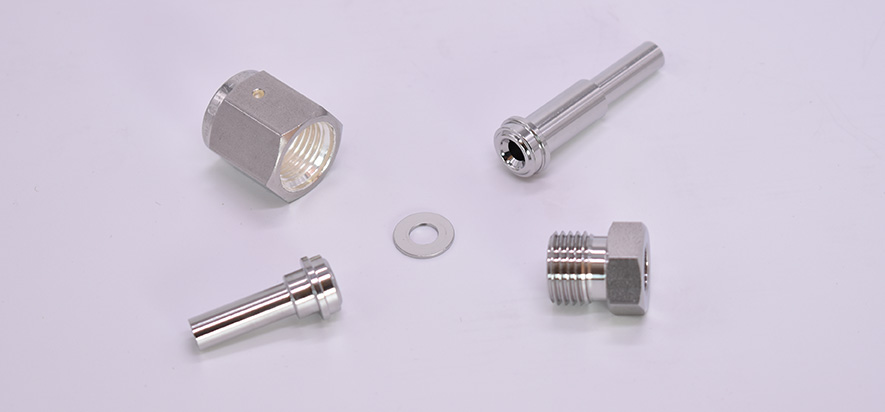

短螺母（Short Gland）与长螺母（Long Gland）：这是流体的通道，也是密封的基座。它们分别提供内、外螺纹接口。设计成长短不一，不仅是为了适配不同空间，更是为了在焊接操作时错开焊缝，避免热应力集中。
金属垫片（Gasket）—— 牺牲者与守护者：这是VCR系统的灵魂。它是一次性元件，通过牺牲自己的形状来换取密封。
无爪型（Non-retained）：结构简单，但在垂直安装时容易掉落。
带爪型（Retained）：设计有微小的金属爪，能卡在螺母中，特别适合高空作业或剧烈振动环境。
内螺纹螺母（Female Nut）与外螺纹螺母（Male Nut）：它们是压力的施加者。值得注意的是，为了防止不锈钢之间的“咬死”（Galling）现象，内螺纹螺母的内表面通常会进行镀银处理。这层银不仅起润滑作用，还能在高扭矩下防止螺纹咬合失效，延长接头寿命。
2.2 看不见的工艺壁垒VCR接头的制造难度不在于形状，而在于表面处理。
电抛光（Electropolishing）：所有接触流体的表面粗糙度（Ra）必须控制在0.2μm甚至更低。这不仅是为了美观，更是为了消除微观的“藏污纳垢”之处，防止颗粒污染半导体晶圆。
三、 性能定义：四大维度构筑技术护城河
为什么普通的管接头几十块钱，而VCR接头动辄数百上千？因为它是为极限环境而生的。
3.1 超洁净密封（Ultra-High Purity）
在7nm、3nm制程的芯片蚀刻工艺中，微小的金属离子析出就是良率杀手。VCR接头配合特殊的钝化工艺，能将颗粒污染控制在0.1μm以下，确保输送到反应腔室的气体纯度达到99.9999%（6N）以上。它是摩尔定律得以延续的物理基础之一。
3.2 极端温压的双重考验
深冷与极热：从液氦的接近绝对零度（-269℃，医疗MRI应用）到高温反应炉的537℃，VCR依靠不同材质的垫片（如铜、镍、不锈钢）从容应对。
压力巨兽：最高可承受690 bar（约680个大气压）的压力，这相当于在深海6800米处的水压。这种能力使其成为火箭发动机高压燃料管路的首选。
3.3 零间隙拆装（Zero Clearance）
这是VCR最受工程师喜爱的特性。检修传统管路往往需要切割或大规模拆卸，而VCR接头采用平面接触，仅需轴向移动极小距离即可分离。在寸土寸金、设备密集的半导体工厂，这一特性将停机维护时间缩短至传统方式的1/3。
四、 应用全景：从微观世界到宏观宇宙
VCR接头是高精尖产业链中典型的“隐形冠军”，它的应用场景构成了现代科技的版图。
4.1 半导体制造：芯片的脐带

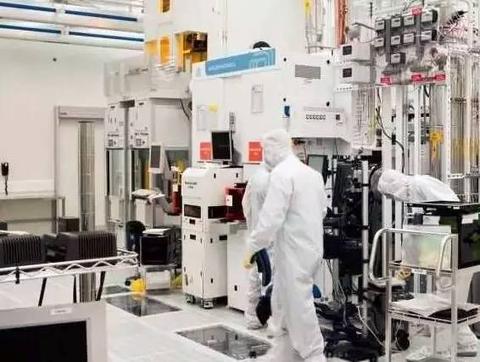

在硅烷（易燃）、氯气（剧毒）、三氟化氮等特种气体的输送网络中，VCR接头是绝对的主流。它不仅防止气体泄漏伤人，更防止外部空气进入管路与特气反应，生成致命的颗粒物堵塞光刻机喷嘴。
4.2 航天航空：动力系统的血管
SpaceX的“猛禽”发动机、中国长征系列的液氧煤油管路，都面临着剧烈的发射振动和极端的温变。VCR接头的金属硬密封结构，配合锁紧装置，能有效抵抗振动导致的松脱，确保燃料供应万无一失。
4.3 核能与高能物理：辐射下的坚守

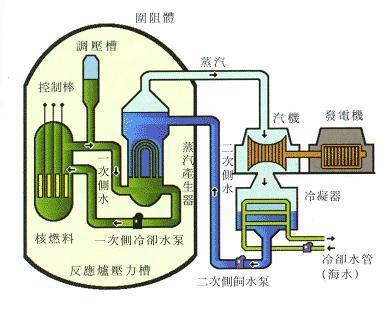

在核电站的一回路冷却系统，或粒子加速器的束流管线上，橡胶密封件会因辐射迅速硬化失效。全金属结构的VCR接头则无惧辐射，成为托卡马克装置（人造太阳）和同步辐射光源中维持超高真空的关键组件。
五、 实战指南：采购与安装的避坑哲学
越是精密的部件，对操作的要求越苛刻。VCR接头不是拧紧就算完事，它有一套严格的工程规范。
5.1 选型：细节决定成败
材质匹配：如果在腐蚀性环境（如酸性气体），必须选用哈氏合金（Hastelloy）垫片；高温环境首选镍垫片；常规超纯气路则多用316L不锈钢。
螺纹陷阱：务必分清NPT（美标）与PT（日标/欧标）管螺纹，混用会导致螺纹损伤，进而引发泄漏。
5.2 安装：扭矩的艺术
VCR接头的安装严禁使用“大力出奇迹”。
手紧（Finger-tight）：先用手旋合螺母，确保螺纹对齐。
定力矩：必须使用扭矩扳手，严格按照厂商标准（通常8-12 N·m，视尺寸而定）拧紧。
防扭转：必须采用双扳手技法——一把固定接头本体，另一把旋转螺母。严禁让管道跟随旋转，否则会产生内应力导致焊缝开裂。
5.3 维护：一次性的铁律
切记：垫片是一次性用品！
每次拆开VCR接头，垫片都已经发生了不可逆的塑性变形。再次锁紧时，它无法提供新的形变来填充缝隙。为了省几十块钱的垫片而冒险复用，可能导致价值数百万设备的损坏。
结语：小接口，大作为
VCR接头的外观虽然朴实无华，但它凝聚了材料科学、精密加工与流体力学的智慧。它是连接宏大科学构想与现实物理世界的微小桥梁。
从指甲盖大小的芯片中数以亿计的晶体管，到冲破大气层的巨型火箭，人类对极致工艺的追求从未停止。而在这些伟大的征程背后，正是无数个VCR接头，以其沉默而坚定的金属之躯，守护着每一寸管路的绝对安全。
在工业4.0的浪潮下，读懂VCR，就是读懂高端制造的底层逻辑。
